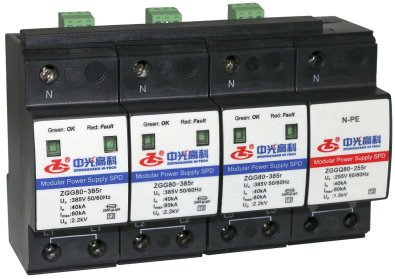

概述
       用于第一级、第二级的电源模块电涌保护器,3+1和1+1型由压敏电阻型电源模块和气体放电管型电源模块组成,分别用于L-N、N-PE的保护;4+0和2+0型由压敏电阻型电源模块组成,分别用于L-PE、N-PE的保护。
应用于低压交流配电系统,并联在交流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的电涌脉冲及瞬间过电压对设备的损坏。
特点
       1通流量大,残压低;
       2具有过热保护;
       3具有失效指示和遥信报警干接点;
       4外壳防护等级为IP 20,阻燃等级为UL 94 V-0。
执行标准
       IEC 61643-1:2005 低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器性能要求和试验方法
       GB 18802.1-2011 低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器性能要求和试验方法
       YD/T 1235.1-2002 通信局(站)低压配电系统用电涌保护器技术要求
       YD/T 1235.2-2002 通信局(站)低压配电系统用电涌保护器测试方法
技术数据
使用环境

温度 -40 ℃~80 ℃
相对湿度 5 %~95 %
海拔 -500 m~﹢4000 m
技术指标
型号 ZGG80-385(3+1)r ZGG100-385(3+1)r ZGG120-385(3+1)r
ZGG80-385(1+1)r ZGG100-385(1+1)r ZGG120-385(1+1)r
SPD根据IEC 61643-1 Class Ⅱ
SPD根据EN 61643-11 Type 2
保护模式 L-N, N-PE
最大持续运行电压 Uc  385 V(L-N); 255 V(N-PE)
工作频率 50/60 Hz
标称放电电流In(8/20μs) 40 kA 50 kA 60 kA
冲击放电电流Imax(8/20μs) 80 kA 100 kA 120 kA
电压保护水平 Up  2.2 kV(L-N); 1.5 kV(N-PE) 2.4 kV(L-N); 2.0 kV(N-PE) 2.5 kV(L-N, N-PE)
最大后备熔断器 250 A gL/Gg(L-N) 315 A gL/Gg(L-N) 400 A gL/Gg(L-N)
额定断开续流值 Ifi  100 Arms(N-PE)
响应时间 tA ≤25 ns(L-N); ≤100 ns(N-PE)
接入方式 并联
接线端子连接铜导线的截面积 多芯线:1.5 mm2~25 mm2,单芯线: 1.5 mm2~35 mm2
遥信接口最大接线面积 1.5 mm2
遥信报警触点强度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩:接线端子/遥信接口 2.5 N•m /0.25 N•m
外壳防护等级(IP代码) IP 20
应用系统 TN、TT
安装形式 35 mm标准导轨
阻燃等级 UL 94 V-0
电路原理示意图

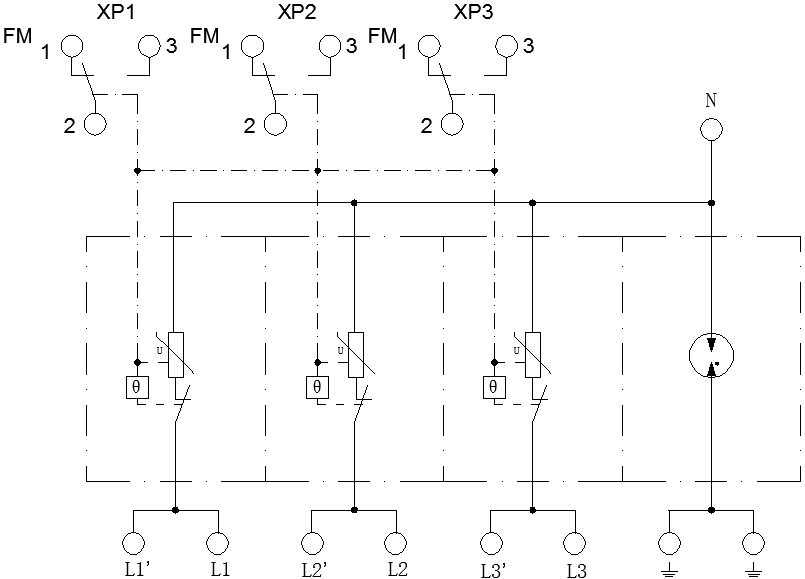

3+1型

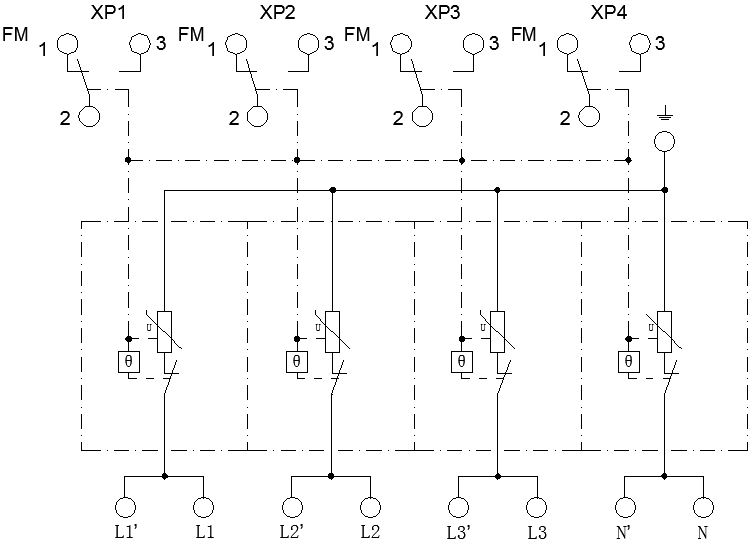

4+0型


1+1型

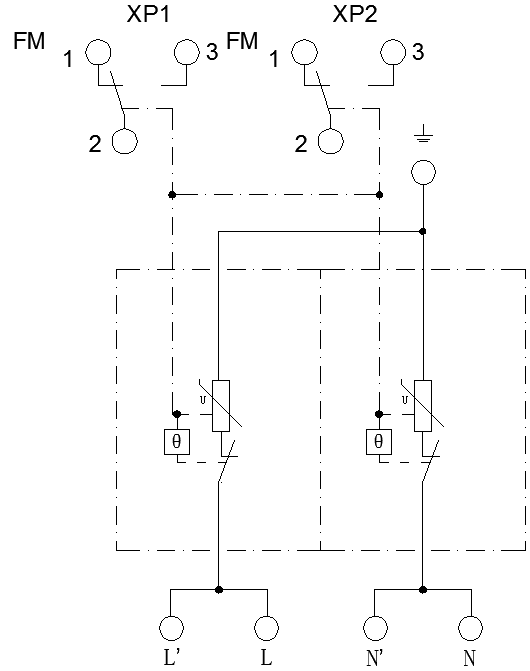

2+0型
外型结构

3+1型

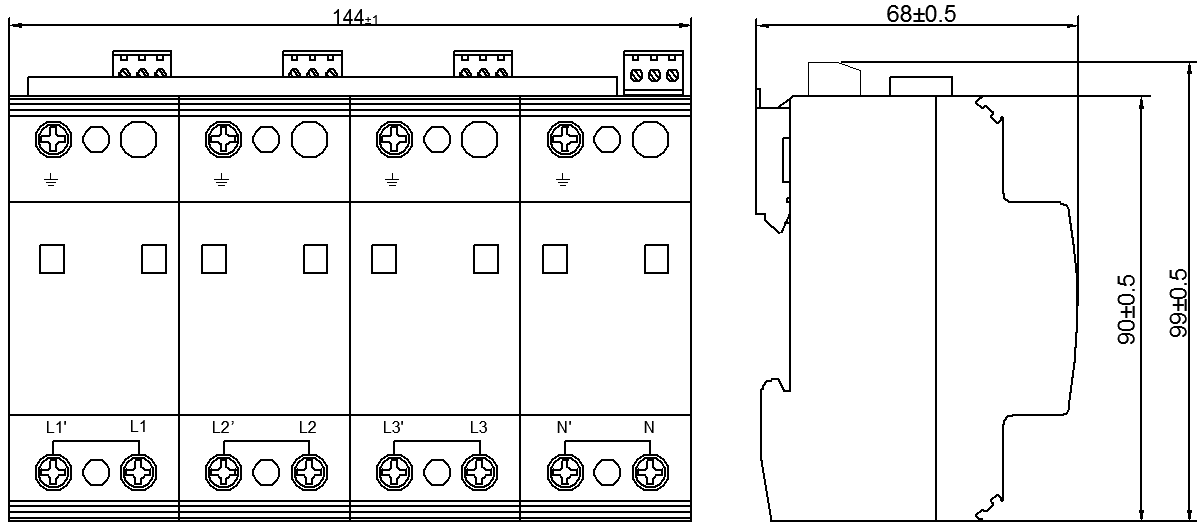

4+0型

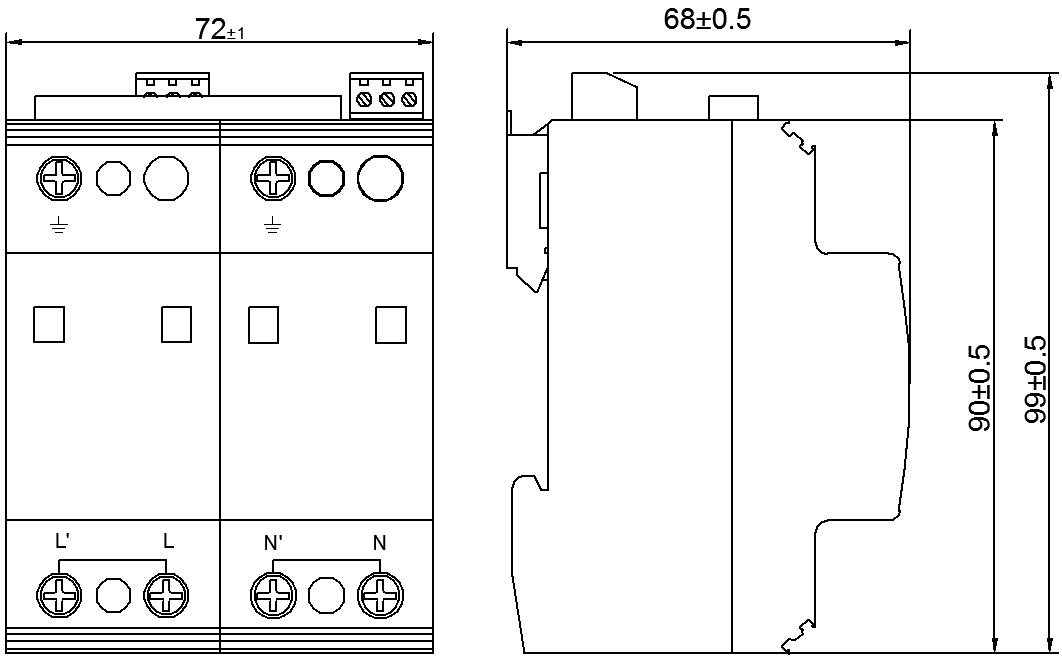

1+1型

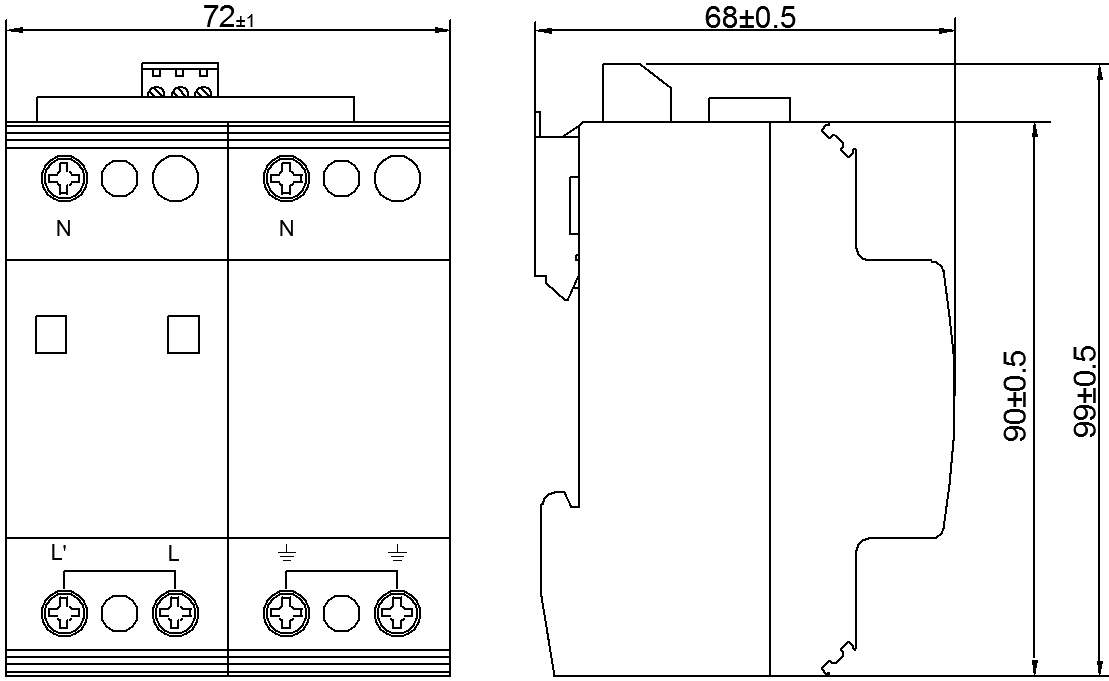

2+0型
