概述
       用于工业控制互联网络、RS485/422接口、专线、自动控制和仪表线路、数据线及电话设备、传真机等设备保护。采用两级保护方式,前级泄放电流,后级箝位电压,当传输线遭到雷电感应及浪涌冲击时,通过保护器将雷电及浪涌电流泄放到大地,并将雷电及浪涌过电压箝位在设备允许的范围内,从而确保了设备安全。
特点
       产品具有在线热插拔功能,体积小,通流量大,响应速度快(ns)、保护电平低;
采用接线端子连接方式,标准导轨安装方便。
执行标准
       GB/T 18802.21    低压电涌保护器 第21部分:电信和信号网络的电涌保护器(SPD)性能要求和试验方法
技术数据
使用环境
温度 -40℃~85℃
相对湿度 ≤90%(25℃)
海拔高度 不超过4000m
技术指标
工作电压 24 V
最大持续运行电压   33 VDC
额定电流 1 A
标称放电电流  8/20μs 10 kA
总放电电流  8/20μs 20 kA
冲击放电电流 10/350μs 1 kA
电压保护水平 (8/20μs) 线-线 ≤55 V
线-地 ≤600 V
电压保护水平  (1kV/μs)  线-线 ≤45 V
线-地 ≤300 V
每线串联电阻 1.0 ohms
截止频率 7.8M Hz
电容 ≤1.0 nF
被保护脚 两对线(1,2; 3,4)
外壳材料 PBT
扭矩:接线端子 0.5Nm
颜色 冷灰色
防护等级 IP20
阻燃等级 UL94 V-0

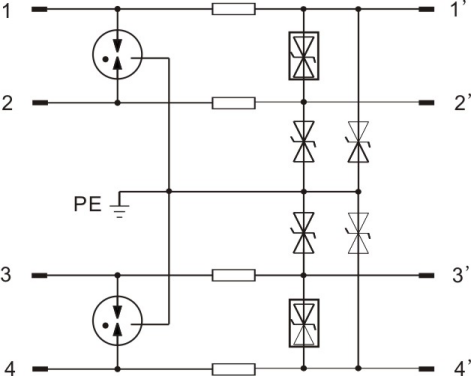

电路示意图

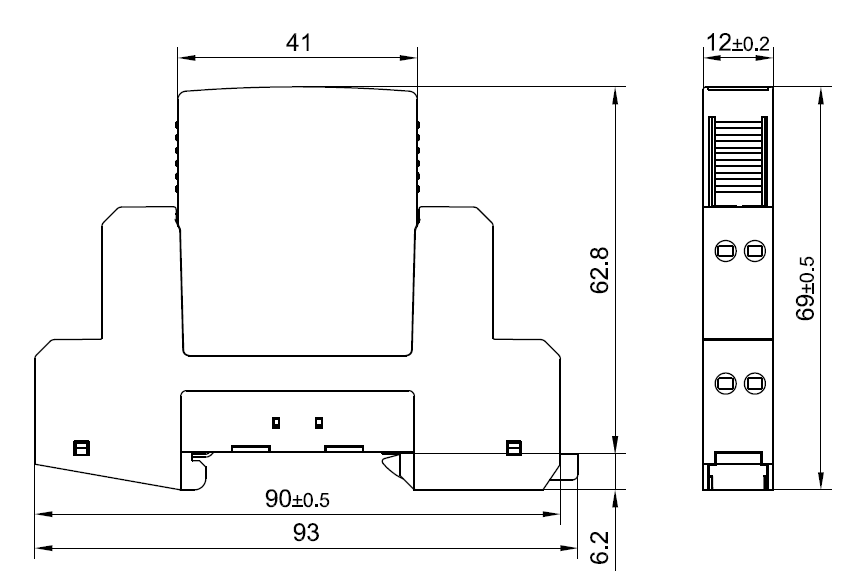

外型结构
外型尺寸:93mm×69mm×12mm(长×宽×高)
