ZGXH-2R-5(TY)
概述
该产品主要用于保护高速以太网内部接口电路，具有传输速率高、响应速度快、保护电平低等特点。因而能有效提高高速以太网络抗过电压和雷电脉冲的能力。
执行标准
GB/T18802.21-2004/IEC61643-21:2000、YD/T 1542-2006、Q/20184261-8·7-2006。
工作原理
信号浪涌保护器串接在被保护设备的输入端，当传输线遭受到雷电感应时，雷电流通过保护器的雷电支路泄放到大地，并将雷电过电压箝位在设备允许的电压范围内，从而确保了设备的安全。
技术指标
| 产品型号 |
ZGXH-2R-5(TY) |
| 连接形式 |
RJ45座 |
| 被保护脚 |
1,2；3,6 |
| 最大持续运行电压V |
5 |
| 传输速率bit/s |
100M |
| 插入损耗dB |
≤1 |
| 绝缘电阻Ω |
≥0.4M |
| 冲击限制电压（1） |
线间 |
10/700 μs V |
≤30 |
| 冲击限制电压（2） |
线间 |
1.2/50 μs 500V；8/20 μs 250A复合波V |
≤50 |
| 电压保护等级 |
线对地 |
1KV/ μs V |
≤600 |
| 线间 |
1KV/ μs V |
≤60 |
| 冲击耐受能力（1） |
线对地 |
1.2/50 μs; 8/20 μs;复合波 |
4KV;2KV |
| 冲击耐受能力（2） |
线对地 |
8/20 μs |
2KA |
| 线间 |
8/20 μs |
250A |
| 外形尺寸L*B*H |
77*35*25 |
| 质量 |
≤90 |

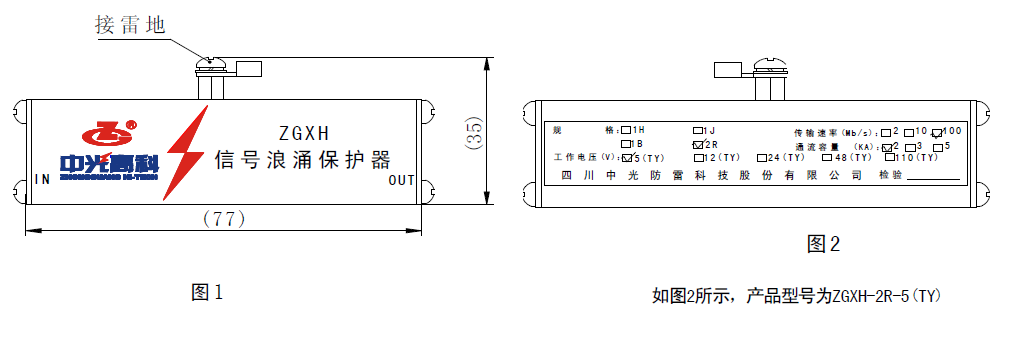

结构特征
