ZGG120-750(3+0) 型电源模块浪涌保护器


概述
       ZGG120-750(3+0)型电源模块浪涌保护器由汇流排将3个单片的电源模块浪涌保护器连接而成,具有L-PE的保护模式。模块具有过热保护、失效指示和遥信报警的功能,可对模块工作状态进行远程监控。该电源模块浪涌保护器应用于低压交流配电系统,并联在交流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术指标

最大持续运行电压 Uc  750V AC
标称放电电流I(8/20μs) 50 kA
最大放电电流Imax (8/20μs)  120 kA
电压保护水平 Up  3.2 kV
泄漏电流   ≤20 μA
保护模式 L-PE
外壳防护等级(IP代码) IP 20
应用系统 TN、TT、IT
安装形式 35 mm标准导轨

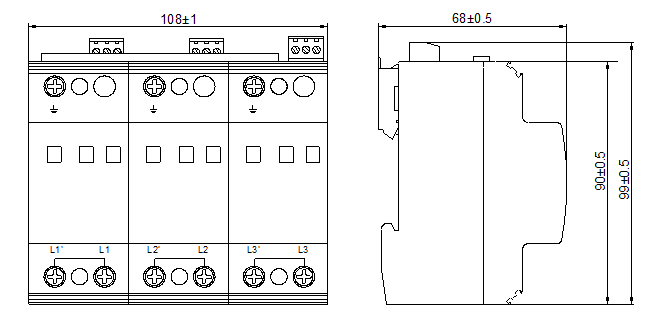

外型结构

执行标准
       IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
       EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
