概述

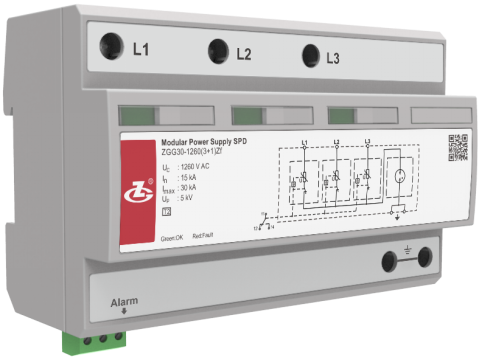

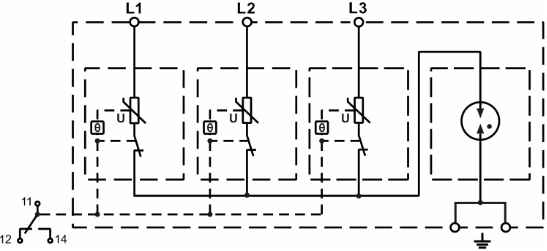

由压敏电阻模块和气体放电管模块组成，具有L-PE的保护模式。应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。
特点
1 通流量大，残压低；
2 具有过热保护；
3 具有失效指示和集中遥信报警干接点；
4 外壳防护等级为IP 20，阻燃等级为UL 94 V-0。
执行标准
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
EN 61643-11:2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
技术数据
使用环境
| 温度范围 |
-40 ℃～80 ℃ |
| 相对湿度范围 |
5 %～95 % |
| 海拔范围 |
-500 m～﹢4000 m |
技术指标
| 型号 |
ZGG30-1260(3+1)Zf |
| SPD根据IEC 61643-11 |
Class Ⅱ |
| SPD根据EN 61643-11 |
Type 2 |
| 最大持续运行电压 Uc |
1260 V AC |
| 工作频率 |
50/60 Hz |
| 标称放电电流In(8/20μs) |
15 kA |
| 最大放电电流Imax(8/20μs) |
30 kA |
| 总放电电流ITotal(8/20μs) |
100 kA |
| 冲击击穿电压（1kV/us） |
≥2.2 kV |
| 电压保护水平 Up |
5 kV |
| 最大后备熔断器 |
63 A gL/gG |
| 接入方式 |
并联 |
| 保护模式 |
L-PE |
| 响应时间 tA |
≤100 ns |
| 接线端子连接铜导线的截面积 |
多芯线:1.5 mm2～25 mm2,单芯线: 1.5 mm2～35 mm2 |
| 遥信接口最大接线面积 |
1.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接线端子/遥信接口 |
2.5 N•m /0.25 N•m |
| 外壳防护等级(IP代码) |
IP 20 |

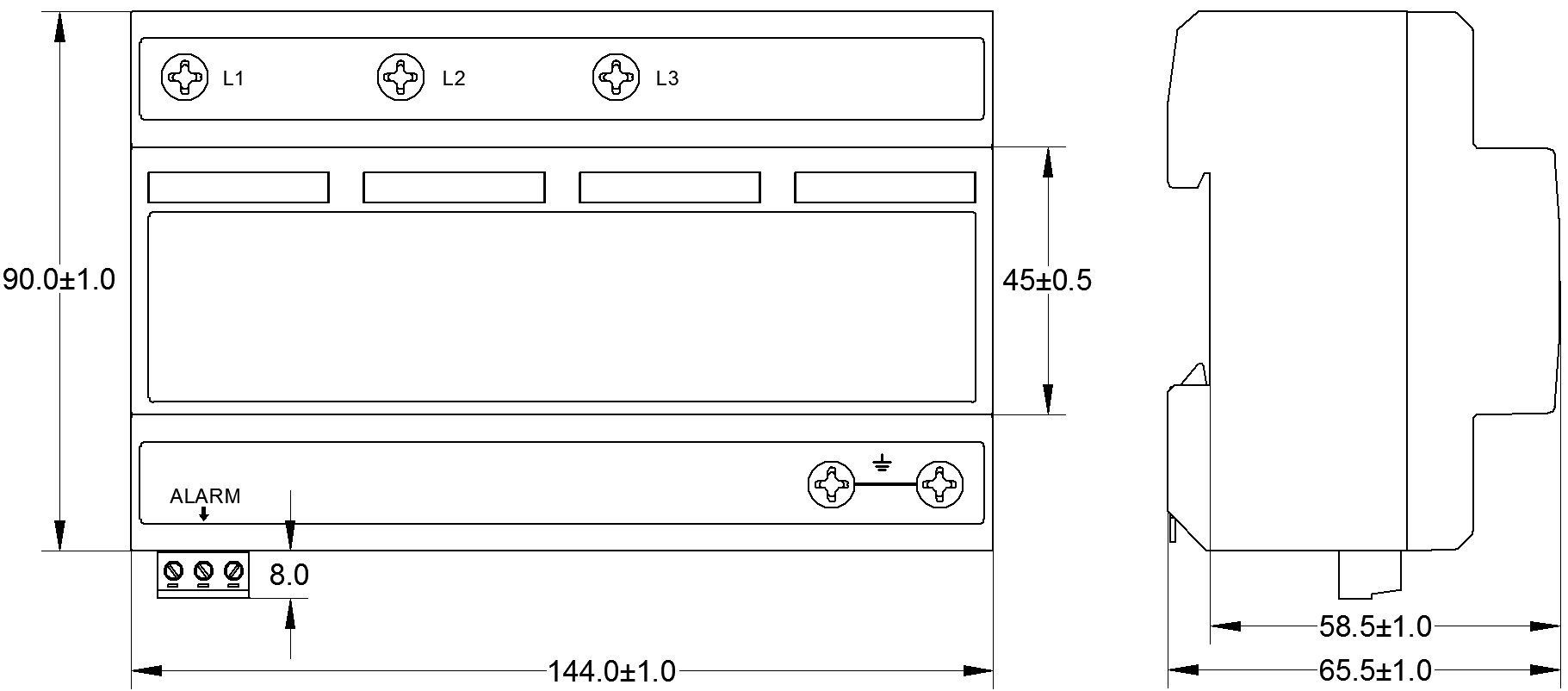

| 外形尺寸 |
144 mm×90 mm×65.5 mm (不包含遥信端子) |
| 安装形式 |
35 mm标准导轨 |
| 阻燃等级 |
UL94 V-0 |
