ZGZH-214 组合浪涌保护器
概述
ZGZH-214 组合浪涌保护器将电源和千兆以太网RJ45 信号的保护合为一体，当有感应雷电波侵入电源或信号传输线时，组合浪涌保护器的防雷组件将以纳秒级的响应速度呈现低阻抗状态，迅速将雷电能量泄放到大地， 并把由雷电引起的过电压限制在用电设备允许承受的耐压范围以内，以确保电子电气设备的安全运行。
本产品电源部分的连接方式为串联，适用于直流 12V、负载电流不超过 4A 的各种电子电气设备，采用接线端子与电气设备相连；本产品的视频信号部分，主要适用于保护千兆以太网内部接口电路，输入与输出端均为带屏蔽的 RJ45 插座，用带 RJ45 插头的 5 类屏蔽双绞线电缆作为连接电缆与被保护设备相连。
特点
- 产品采用金属型材外壳，外形美观，安装接线方便。
- 具有防腐蚀、阻燃、电磁屏蔽等功能。
- 具有电源上电指示功能。当电源线连接正确，正常供电时，“工作指示灯”亮绿色，没有电流输入时， “工作指示灯”熄灭。
- 具有电源 SPD 模块失效后开关量告警信号输出功能（电源 SPD 模块正常，开关信号闭合，电源 SPD 模块失效，开关信号断开）。
- 信号传输速率高（1000Mbit/s）。
- 产品响应速度快（ns）。
执行标准
GB/T 2423.1 电工电子产品环境试验 第 2 部分：试验方法 试验 A：低温GB/T 2423.2 电工电子产品环境试验 第 2 部分：试验方法试验 B：高温GB/T 2423.3 电工电子产品基本环境试验规程 试验 Ca:恒定湿热试验方法GB 4208 外壳防护等级（IP 代码）
GB/T 18802.11-2016 低压电涌保护装置 第 11 部分:连接在低压电力系统中的电涌保护装置试验要求和方法
GB/T 18802.21-2016 低压电涌保护器 第 21 部分：电信和信号网络的电涌保护器（SPD）——性能要求和试验方法
Q/75875187-9·3—2016 信号浪涌保护器
Q/75875187-9·1—2016 电源浪涌保护器
技术数据
使用环境
| 温度 |
-40℃～+70℃ |
| 相对湿度 |
≤95% |
| 海拔 |
≤3000m |
技术指标
信号部分
| 冲击类别 |
C2、D1 |
| 标称工作电压 UN |
5V DC |
| 最大持续运行电压 UC |
8V DC |
| 额定负载电流 IL （25℃） |
0.5 A |
| 总标称放电电流 In (8/20 μs) |
8线-PE |
5 kA |
| 最大放电电流 Imax(8/20 μs) |
8线-PE |
10 kA |
| C2冲击耐受能力(1.2/50μs,8/20μs) |
线-PE |
4kV，2 kA |
| D1冲击放电电流Iimp（10/350μs） |
8线-PE |
1 kA |
| 电压保护水平 UP（10/700 μs ） |
线-线、线-PE |
30 V |
| 传输速率 TR |
1000 Mbit/s |
| 截止频率 fG |
250 MHz |
| 绝缘电阻 |
≥ 40 kΩ |
| 被保护脚 |
1,2；3,6；4,5；7,8 |
| 过载故障模式 |
模式 2 |
| 响应时间 tA |
≤1 ns |
| 接口类型 |
RJ45 |
电源部分
| 标称工作电压 UO |
12V DC |
| 最大持续运行电压 Uc |
18V DC |
| 标称放电电流 In(8/20μs) |
5kA |
| 最大放电电流 Imax(8/20μs) |
10kA |
| 电压保护水平 ( In) |
≤250V (V+～V-),≤1000V (V-～PE) |
| 额定负载电流（IL） |
4 A |
| 防雷保护模式 |
V+～V-，V-～PE |
| 响应时间 |
≤25ns |
| 电源 SPD 遥信 |
正常：闭合；异常：断开 |
| 工作指示灯 |
通电正常：灯亮绿色；无电压：灯熄灭 |
| 电源接线端子连接导线的截面积 |
0.15mm2～2.5mm2 |
| 遥信接口最大接线面积 |
0.15mm2～2.5mm2 |
| 外壳材料 |
铝型材，喷砂 |
| 外壳防护等级(IP 代码) |
IP20 |

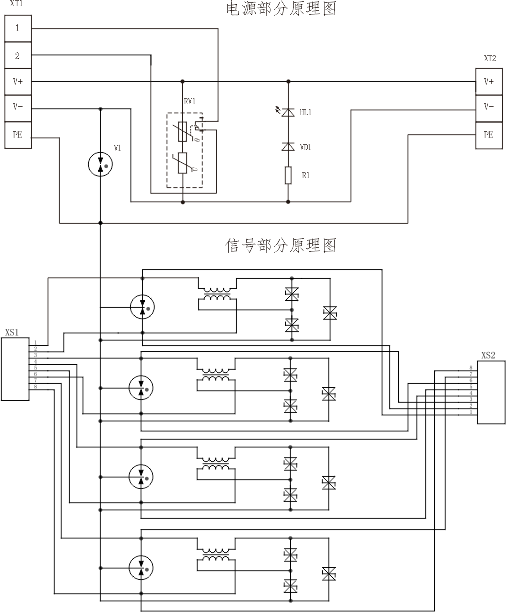

电路原理示意图

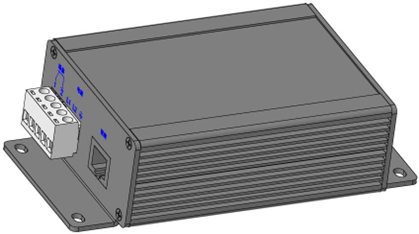

外型结构
外型尺寸：138 mm×76.5X mm×40.5 mm(长×宽×高)(未含公差)
阻燃等级：UL 94 V0
防护等级：IP20
图2 外形示意图
