| 电 源 部 分 | |||||||||
| 工作 电压 V AC |
最大持续 运行电压 V AC |
额定负载 电 流 A |
负载侧电涌耐受能力 kA |
标称放电 电 流 8/20μs kA |
最大放电 电 流 8/20μs kA |
电压保护水平 8/20μs kV |
保护 模式 |

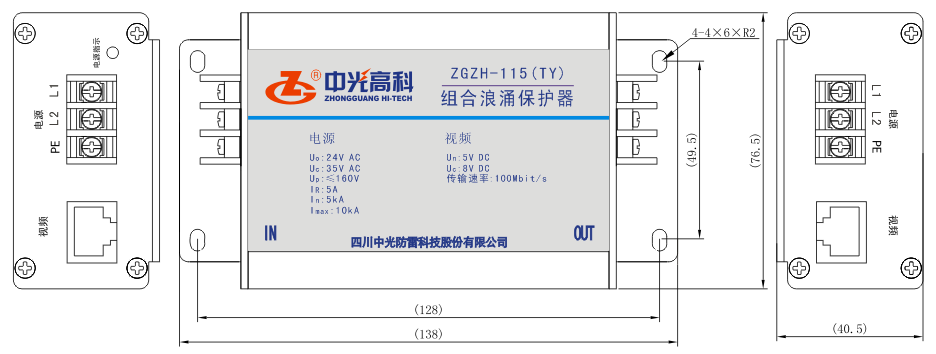

外形尺寸 L×H×B mm |
质量 g |
| 24 | 35 | 5 | 1 | 5 | 10 | ≤0.16 | L1～PE L2～PE |
138×76.5×40.5 | ≤350 |
| 视 频 部 分 | ||||||||||
| 连接方式 | 被保 护脚 |
工作 电压 V |
传输 速率 bit/s |
插入 损耗 dB |
限制电压 10/700μs V |
冲击限制电压 1.2/50μs 8/20μs V |
冲击耐受能力 1.2/50μs 8/20μs |
|||
| L-L | L-L | L-PE | L-L | L-PE | SE-PE | |||||
| 600V；300A | 5kV；2.5kA | |||||||||
| RJ45插座 | 1,2；3,6 | 5 | 100M | ≤1 | ≤30 | ≤70 | ≤150 | 600V；300A | 5kV；2.5kA | 10kV；5kA |
