نظرة عامة
يتم تركيب هذا المنتج في مقدمة الجهاز المحمي، لحماية دوائر واجهات إيثرنت عالية السرعة. يحتوي على منافذ إدخال وإخراج محمية بمقابس من نوع RJ45، مع استخدام كابلات زوج ملتوي محمي من الفئة 5 مع مقابس RJ45 لتوصيل المعدات بالجهاز المحمي.
خصائص
يتميز هذا المنتج بسرعة استجابة عالية، ومعدل نقل بيانات مرتفع، ومستوى حماية منخفض.
معايير التنفيذ GB/T-18802.21-2004

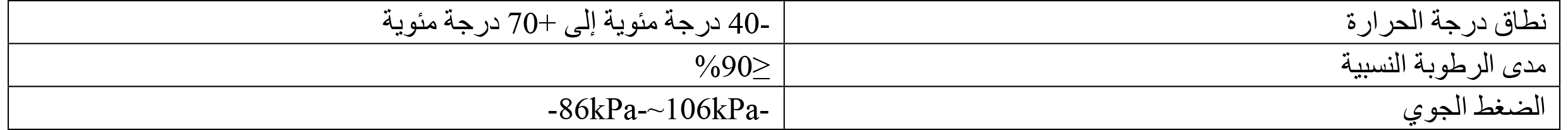

بيئة الاستخدام
مبدأ العمل ZGXH-2R24-5a يتم توصيل واقي التيار الزائد على التوالي في مقدمة الأجهزة المحمية في النظام. عند تعرض خط النقل لحثّ صاعقي، يقوم الواقي بتفريغ التيار الصاعقي إلى الأرض عبر مسار الصواعق المخصص، مع تثبيت الجهد الصاعقي الزائد ضمن النطاق المسموح به للأجهزة، مما يضمن سلامتها.

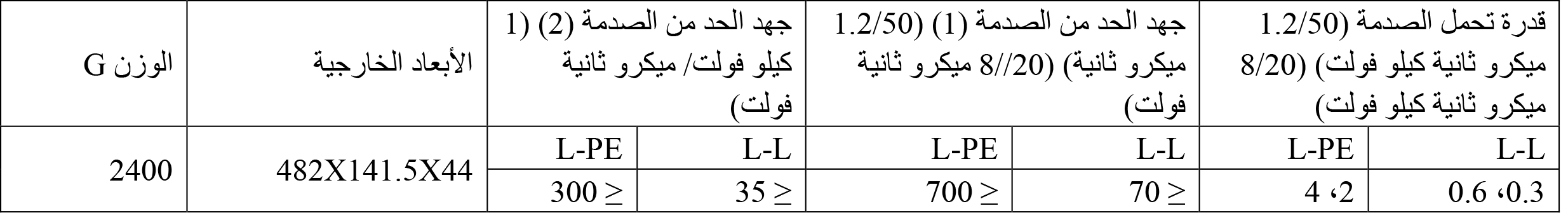

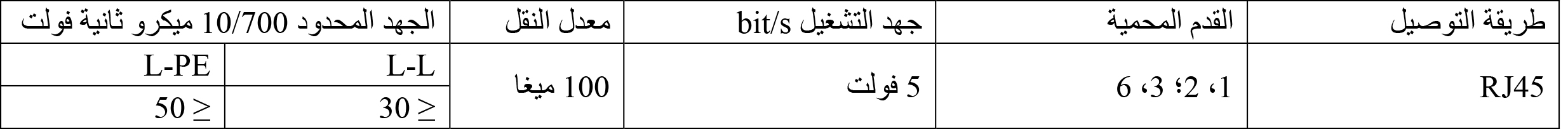

المؤشرات الفنية
الخصائص الهيكلية
يأتي الواقي بهيكل قياسي مقاس 19 بوصة، مما يسمح بتركيبه مباشرة على الرف.
كلا مدخلات ومخرجات الواقي من نوع مقابس RJ45. يُشار إلى منافذ الإدخال بالأرقام 1~24 في الصف العلوي من اللوحة الأمامية، بينما يُشار إلى منافذ الإخراج بنفس التسلسل الرقمي في الصف السفلي.
