Übersicht
ZGGS40-60 Überspannungsableiter für Stromversorgungsmodule sind konzipiert. Sie bestehen aus MOV, flammhemmenden Gehäusen und metallischen Bauteilen und werden in PCB-Board-Montage ausgeführt. Die Geräte verfügen über Funktionen wie Flammhemmung, Überstrom- und Überhitzungsschutz Es wird hauptsächlich für den Überspannungsschutz auf den Schutzstufen Typ 2 + 3 in Niederspannungs-Wechselstrom- und Gleichstromversorgungs- sowie Verteilungssystemen verwendet.
Eigenschaften
Kompakte Bauweise, hohes Ableitvermögen, schnelle Reaktion und keine Restströme
Normen
IEC 61643-11: 2011, EN 61643-11: 2012, UL1449 Ed.4
Arbeitsumgebung
| Temperaturbereich |
-40 ℃～﹢85 ℃ |
| Bereich der relativen Luftfeuchtigkeit |
5 %～95 % |
| Der Höhe |
-500 m～﹢3000 m |
Technische Spezifikationen
| Modell |
ZGGS40-60 |
| Überspannungsableiter nach IEC 61643-11: 2011 |
Class II |
| Überspannungsableiter nach EN 61643-11: 2012 |
Type 2 |
| Anzahl der Schnittstellen/Ports |
1 |
| Höchste Dauerspannung Uc |
60 V AC |
80 V DC |
| Nennableitstrom In (8/20 μs) |
20 kA |
| Maximaler Entladestrom Imax (8/20 μs) |
40 kA |
| Maximaler Backup-Sicherung |
80 A gL/gG |
| Schutzniveau der Spannung Up |
500 V |
| Zugangsmethode |
PCB-Platine-On-Board-Parallelschaltung |
| Installationsmethode |
PCB-Montage |
| Schutzmodus |
L (+) — N (-), L/N (+/-) —PE |
| Reaktionszeit tA |
≤ 25 ns |
| Gehäuseschutzklasse (Code) |
IP 20 (Nach der Installation) |
| Anwendungsgebiet |
Innenraum |
| Abmessungen |
32.5 mm×14 mm×26mm |
| Feuerhemmungsgrad |
UL94 V-0 |
Schaltschema
Externe Struktur

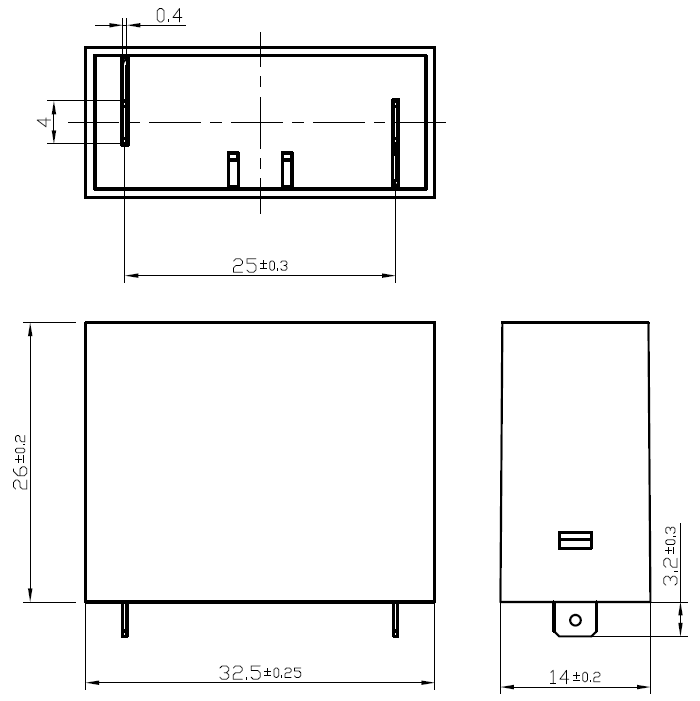

Konstruktionsmaßzeichnung

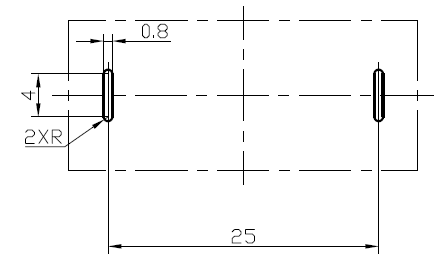

PCB Referenzzeichnung für Bohrungen
