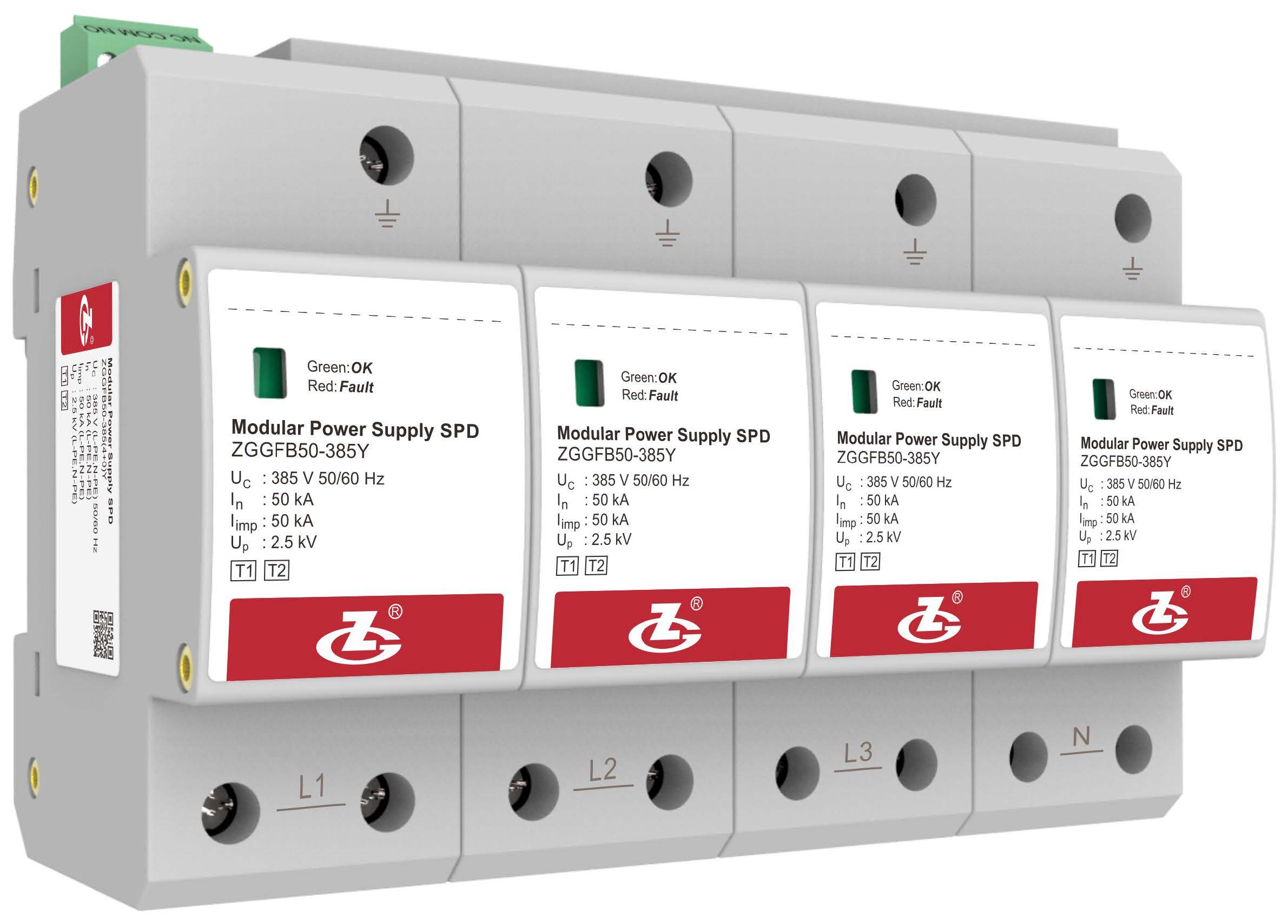

ZGGFB50-385Y

Descripción general
Aprovechando la tecnología de descarga eléctrica de multicapa, se caracteriza por alta corriente de impulso, baja tensión residual y fuerte capacidad de interrupción de corriente de seguimiento. Se utiliza para la protección contra rayos de Tipo 1 en sistemas de alimentación de distribución de baja tensión, a fin de proteger los equipos contra daños por sobretensiones de rayo.

Característica
1. Alta capacidad de descarga, baja tensión residual, fuerte capacidad de interrupción de corriente de seguimiento.
2. Instalación en carril DIN estándar.
3. Dispone de dispositivo de desconexión, indicación de estado local e interfaz de señalización remota.

Estándares Aplicables
IEC 61643-11:2011; EN 61643-11:2012

Datos técnicos
Ambiente de Operación

Rango de Temperatura	–40 °C to 85 °C
Rango de Humedad Relativa	5% to 95% (+25 °C)
Rango de Altitud	–500 m to +3000 m

Especificaciones Técnicas

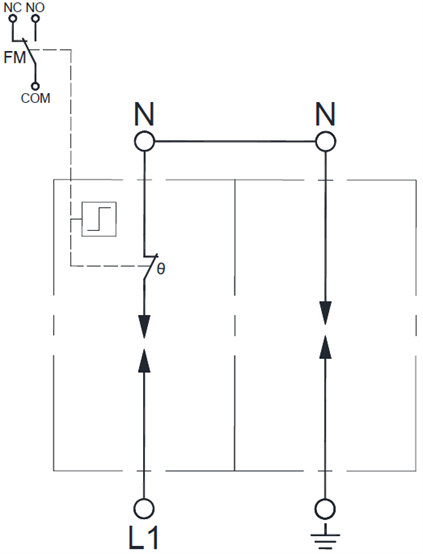

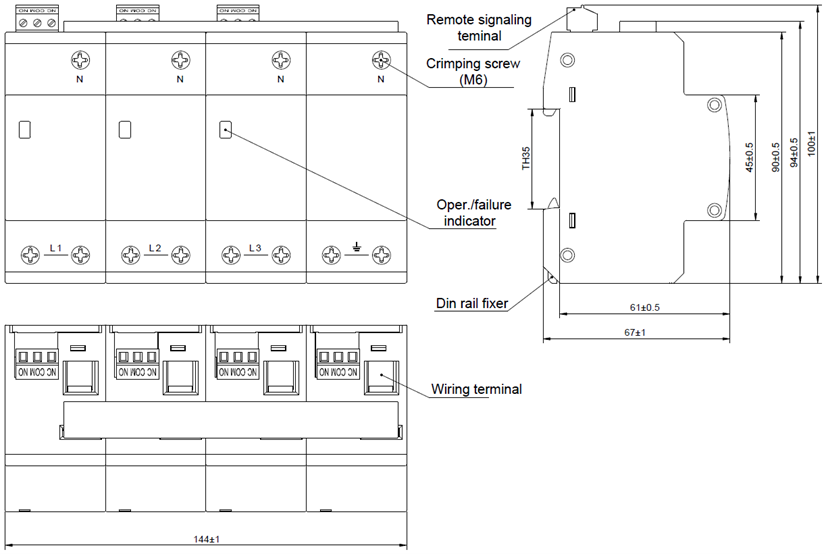

Modelo	ZGGFB50-385(1+1)Y	ZGGFB50-385(3+1)Y
Protector contra sobretensiones según IEC 61643-1	Class I + Class II
Protector contra sobretensiones según EN 61643-11	Type 1 + Type 2
Número de Puertos	1 Monopuerto
Modo de Conexión	En paralelo
Tensión de Red del Sistema Protegido U₀ (L-N voltaje de fase)	230 V 50/60 Hz
Tensión Máxima de Servicio Continuo U_c	385 V (L-N), 255 V (N-PE) 50/60 Hz
Tipo de Sistema de Baja Tensión	TN, TT

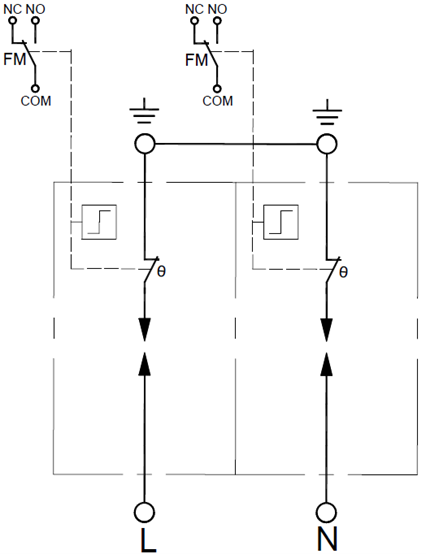

Modo de Protección	L-N, N-PE
Corriente Nominal de Descarga I_n (8/20 μs)	50 kA (L-N), 100 kA (N-PE)
Corriente Impulsional de Descarga Iimp (10/350 μs)	50 kA (L-N), 100 kA (N-PE)
Carga Q	25 As (L-N), 50 As (N-PE)
Energía Específica W/R	625 kJ/Ω (L-N), 2500 kJ/Ω (N-PE)
Nivel de Protección de Tensión U_P	2.5 kV (L-N), 2.0 kV (N-PE)
Tensión Limitada Medida U_L (at I_imp)	≤ 1.0 kV (después de 10 μs ) (L-N)
Capacidad Nominal de Interrupción de Corriente de Seguimiento Ifi	3 kA (en 385 V a.c.) (L-N); 0.1 kA (en 255 V a.c.) (N-PE)
Corriente Nominal de Cortocircuito I_SCCR	3 kA (L-N)
Capacidad de Resistencia a Impulsos de Sobretensión (10/350 μs)	25 kA (10 veces, intervalo de 5 min) (L-N)
Tiempo de Respuesta tA	≤ 100 ns
Corriente de Fuga	≤ 1 mA
Corriente Residual I_PE	≤ 1 mA
sobretensiones temporales (TOV)	UT =442 V, tT =120 min (L-N); UT =1200 V, tT =200 ms (N-PE)
Casos de Uso	Interior
Tipo de Montaje	35 mm Carril de guía (Tipo TH 35，De acuerdo con IEC/EN 60715)
Indicación de Estado	Normal: Verde; Fallo: Rojo
Sección de Conductor Admisible para Bornes de Alimentación	6 mm² to 25 mm²Cable multinúcleo
Par de Apriete: Terminales / Interfaz de Señalización Remota	2.5 N·m/0.25 N·m
Parámetros de Cableado para Señalización Remota	AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
Sección de Conductor Admisible para Interfaz de Señalización Remota	0.5 mm² to 1.5 mm²
Período de Almacenamiento	2 años
Período de Garantía de Calidad	2 años

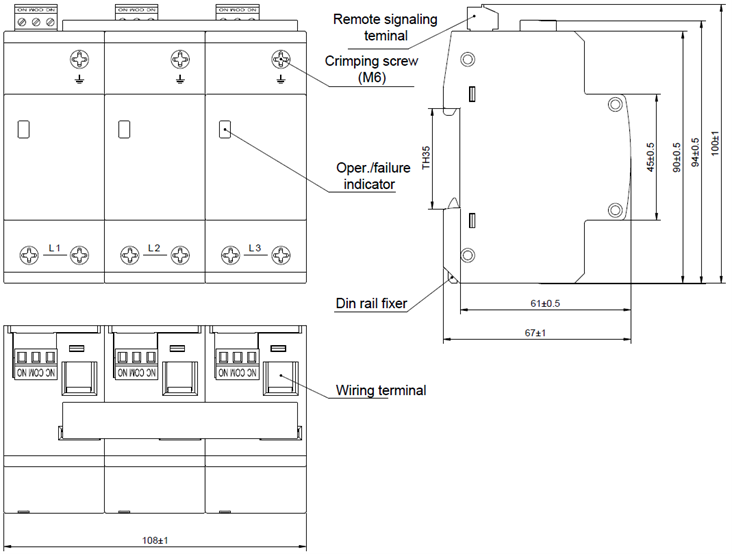

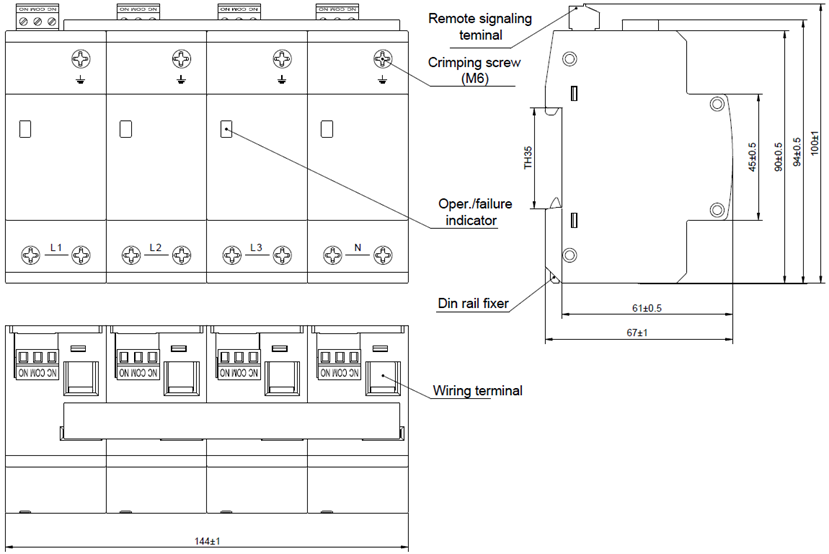

Modelo	ZGGFB50-385(2+0)Y	ZGGFB50-385(3+0)Y	ZGGFB50-385(4+0)Y
Protector contra sobretensiones según IEC 61643-1	Class I + Class II
Protector contra sobretensiones según EN 61643-11	Type 1 + Type 2
Número de Puertos	1 Monopuerto
Modo de Conexión	En paralelo
Tensión de Red del Sistema Protegido U₀ (L-N voltaje de fase)	230 V 50/60 Hz
Tensión Máxima de Servicio Continuo U_c	385 V 50/60 Hz
Tipo de Sistema de Baja Tensión	TN

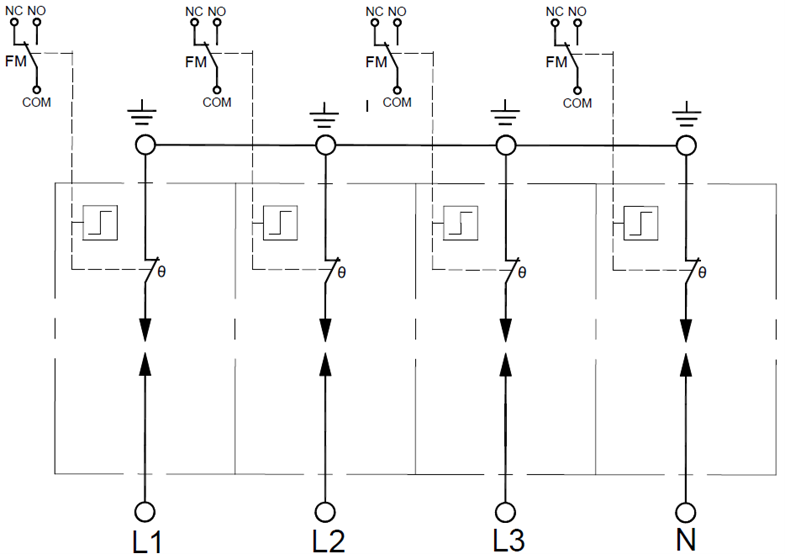

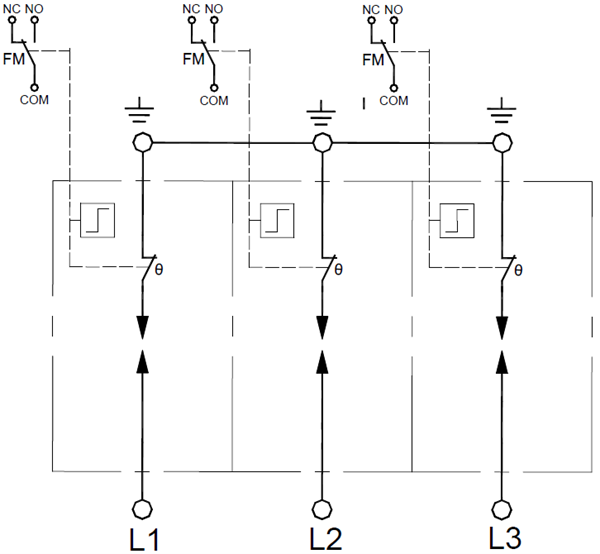

Modo de Protección	L-PE, N-PE	L-PE	L-PE, N-PE
Corriente Nominal de Descarga I_n (8/20 μs)	50 kA
Corriente Impulsional de Descarga I_imp (10/350 μs)	50 kA
Carga Q	25 As
Energía Específica W/R	625 kJ/Ω
Nivel de Protección de Tensión U_P	2.5 kV
Tensión Limitada Medida U_L (at I_imp)	≤ 1.0 kV (después de 10 μs )
Capacidad Nominal de Interrupción de Corriente de Seguimiento I_fi	3 kA (en 385 V a.c.)
Corriente Nominal de Cortocircuito I_SCCR	3 kA
Capacidad de Resistencia a Impulsos de Sobretensión (10/350 μs)	25 kA (10 veces, intervalo de 5 min)
Tiempo de Respuesta tA	≤ 100 ns
Corriente de Fuga	≤ 1 mA
Corriente Residual I_PE	≤ 1 mA
sobretensiones temporales (TOV)	UT =442 V, tT =120 min
Casos de Uso	Interior
Tipo de Montaje	35 mm Carril de guía (Tipo TH 35，De acuerdo con IEC/EN 60715)
Indicación de Estado	Normal: Verde; Fallo: Rojo
Sección de Conductor Admisible para Bornes de Alimentación	6 mm² to 25 mm² Cable multinúcleo
Par de Apriete: Terminales / Interfaz de Señalización Remota	2.5 N·m/0.25 N·m
Parámetros de Cableado para Señalización Remota	AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
Sección de Conductor Admisible para Interfaz de Señalización Remota	0.5 mm² to 1.5 mm²
Período de Almacenamiento	2 años
Período de Garantía de Calidad	2 años
