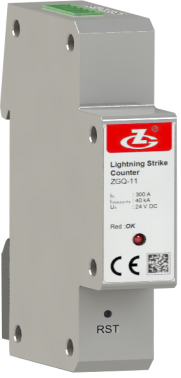

Descripción general
Il Uso para el registro del número de impactos de rayo. Sin pantalla. Alimentación externa de DC24V±10% Este producto sigue el principio de inducción de corriente. y registra corrientes de rayo con amplitudes en el rango de 0.3 a 40kA. Emite una señal de contacto seco para que el usuario la conecte a otros equipos, manteniendo dicha señal durante 500 ms o más. El contador es adecuado para instalación externa al protector contra sobretensiones, conectado al conductor del protector contra sobretensiones, y solo para instalación en interiores.
Parámetros de rendimiento
| Ítem |
Valor nominal |
| Rango de Medición de Amplitud |
Corriente Umbral Itc (8/20 μs) |
300 A |
| Corriente Máxima de Descarga para Conteo Imcw (8/20 μs) |
40 kA |
| Tiempo de Retención de la Señal de Contacto Seco del Contador de Salida |
≥ 500 ms |
| Modo de Alimentación |
Fuente de alimentación externa (DC 24V±10%) |
| Carcasa |
Clasificación de Inflamabilidad V-0 |
| Tipo de Montaje |
Montaje en carril estándar de 35 mm: pasar el conductor de tierra a través del inductor, fijarlo y conectar el inductor de detección al cuerpo del contador. |
| Certificación |
ZGQ-11: CE Certificación
ZGQ-11 (UL): UL Certificación |
