Descripción general
El módulo de puesta a tierra de baja resistencia es un sistema de puesta a tierra fabricado principalmente con materiales no metálicos, compuesto por minerales no metálicos con buena conductividad y estabilidad y sustancias electrolíticas. Puede utilizarse para puesta a tierra de protección contra rayos en edificaciones (estructuras), puesta a tierra antiestática, puesta a tierra de funcionamiento CA, puesta a tierra de funcionamiento CC, puesta a tierra de protección de seguridad y otros fines.
Característica
1. Resistente a la corrosión, no tóxico, larga vida útil, fácil instalación.
2. Capaz de absorber y retener el contenido de agua, de baja resistencia de puesta a tierra (inferior en un 22%～40% a la de un electrodo de tubo de acero del mismo tamaño).
3. Sin aumento de la resistencia tras impactos de alta corriente; ni endurecimiento, fragilización, fractura.
4. Capaz de reducir eficazmente la resistencia de puesta a tierra en áreas con alta resistividad del suelo.
5. Poco afectada por las estaciones en la resistencia de puesta a tierra, valor de resistencia estable a largo plazo.
Principio de funcionamiento
Este módulo de puesta a tierra de baja resistencia incorpora un núcleo metálico interno, que se conecta al conductor de tierra del objeto protegido, permitiendo que la corriente de descarga se disipe rápidamente a tierra, logrando así una baja resistencia de puesta a tierra. Mecanismo: aumenta el área de dispersión de corriente del propio electrodo, reduce la resistencia de contacto entre el electrodo y la capa de suelo, posee una fuerte capacidad de absorción y retención de humedad, aprovechando al máximo la conductividad del material del módulo.
Estándares Aplicables
GB/T21698-2008
Especificaciones Técnicas

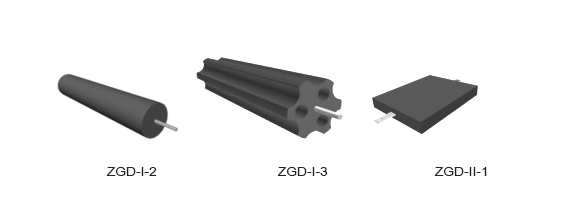

| Modelo del Producto |
ZGD-I-2 |
ZGD-I-3 |
ZGD-II-1 |
| Resistividad a Temperatura Ambiente |
≤0.1 Ω·m |
≤0.1 Ω·m |
≤0.1 Ω·m |
| Resistencia de Puesta a Tierra a Frecuencia Industriala |
7 Ω |
4 Ω |
6 Ω |
|
Fórmula de Estimación de la Resistencia de Puesta a Tierra a Frecuencia Industrial Rj
|
Rj≈0.18ρ |
Rj≈0.11ρ |
Rj≈0.16ρ |
| Dimensiones Externas |
(Ф150×800) mm |
(Ф260×1000) mm |
(500×400×60) mm |
| Masa |
23 kg |
55 kg |
20 kg |
| a Resistividad del Suelo ρ (valor típico para el área de Chengdu) 40 Ω·m |
