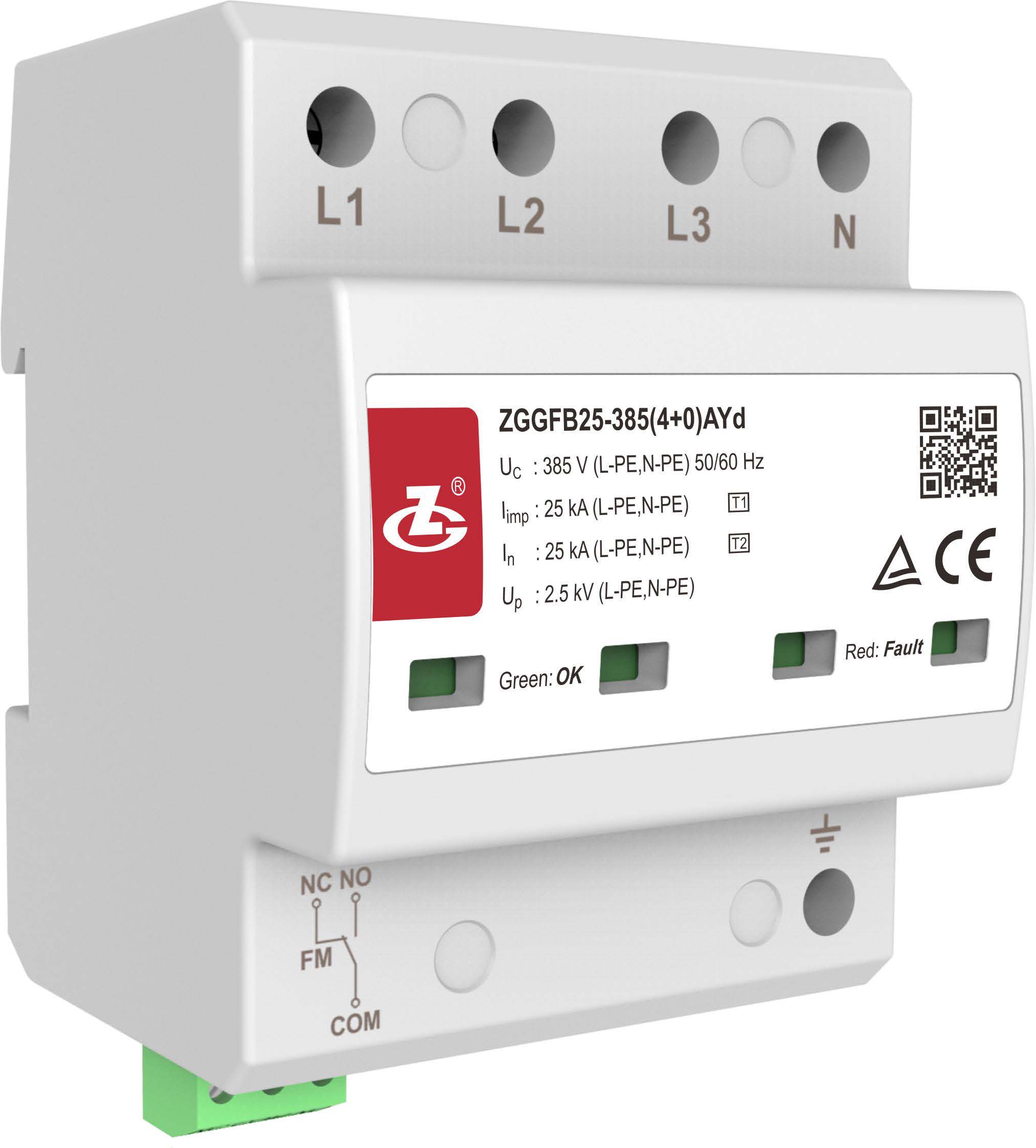

ZGGFB25-385AYd

Résumé
À l'aide d'une décharge en cascade, et caractérisé par un courant de choc élevé, une basse tension résiduelle et une forte capacité d'interception de courant de suite, le présent produit est destiné à la protection de type I des systèmes de distribution basse tension, dans le but de protéger les équipements contre les surtensions dues à la foudre.

Caractéristique
1. Il se caractérise par une capacité de décharge élevée, une basse tension résiduelle et une forte capacité d'interception de courant de suite.
2. La fixation est réalisée par un montage sur rail standardisé.
3. Parallèlement, il a doté d'un déclencheur, d'un indicateur local et d'une interface de télésignalisation.

Normes applicables
IEC 61643-11: 2011; EN 61643-11: 2012

Données techniques
Environnement d’utilisation

Plage de température	-40 ℃～+85 ℃
Plage d’humidité relative	5%～95% (+25 ℃)
Altitude	-500 m～+3000 m

Spécifications techniques

Modèle	ZGGFB25-385(4+0)AYd	ZGGFB25-385(2+0)AYd
SPD Conformément à la norme IEC 61643-11	Class Ⅰ+ Class Ⅱ
SPD Conformément à la norme en 61643-11	Type 1+Type 2
Nombre de ports	Port unique
Mode d'accès	En parallèle
Tension du réseau électrique du système protégé U₀ (L-N Tension de phase)	230 V 50/60 Hz
Tension de fonctionnement continue maximale U_c	385 V 50/60 Hz
Type de système BT	TN
Mode de protection	L-PE, N-PE
Courant de décharge nominal I_n (8/20 μs)	25 kA
Courant de décharge d'impulsionIimp (10/350 μs)	25 kA
Sa variation du courant Q	12.5 As
Sa charge W/R	156 kJ/Ω
Niveau de protection contre la tension U_P	2.5 kV
Tension limite de mesure U_L (at I_imp)	≤ 1.0 kV (après 10 μs)
Courant nominal de fuite de coupure I_fi	3 kA (à 385 V a.c.)
Courant nominal de court-circuit I_SCCR	3 kA
Capacité de tenue à la surtension transitoire (10/350 μs)	12,5 kA (10 coups, intervalle de 5 min)
Temps de réponse t_A	≤ 100 ns
Courant de fuite	≤ 1 mA
Courant résiduel I_PE	≤ 1 mA
Surtensions transitoires (TOV)	UT =442 V, tT =120 min
Scénarios d’application	À l'intérieur
Mode d'installation	Rail DIN 35 mm (type TH 35, conforme à IEC/EN 60715)
Indication d'état local	État normal : vert ; état défaillant : rouge
Superficie du fil conducteur à serrer par la borne d'alimentation	6 mm²~25 mm² Câble multi-conducteur
Moment de torsion: borne de raccordement/interface de télésignalisation	2.5 N·m/0.25 N·m
Paramètres de câblage pour télésignalisation	AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
Section du fil conducteur à serrer à l'interface de télésignalisation	0.5 mm²~1.5 mm²
Durée de stockage	2 années
Durée de conservation	2 années

Modèle	ZGGFB25-385(1+1)AYd1	ZGGFB25-385(3+1)AYd1	ZGGFB25-385(3+1)AYd
SPD Conformément à la norme IEC 61643-11	Class Ⅰ+ Class Ⅱ
SPD Conformément à la norme en 61643-11	Type 1+Type 2
Nombre de ports	Port unique
Mode d'accès	En parallèle
Tension du réseau électrique du système protégé U₀ (L-N Tension de phase)	230 V 50/60 Hz
Tension de fonctionnement continue maximale U_c	385 V (L-N), 255 V (N-PE) 50/60 Hz
Type de système BT	TN, TT
Mode de protection	L-N, N-PE
Courant de décharge nominal I_n (8/20 μs)	25 kA (L-N), 50 kA (N-PE)		25 kA (L-N), 100 kA (N-PE)
Courant de décharge d'impulsionIimp (10/350 μs)	25 kA (L-N), 50 kA (N-PE)		25 kA (L-N), 100 kA (N-PE)
Sa variation du courant Q	12.5 As (L-N), 25 As (N-PE)		12.5 As (L-N), 50 As (N-PE)
Sa charge W/R	156 kJ/Ω (L-N), 625 kJ/Ω (N-PE)		156 kJ/Ω (L-N), 2500 kJ/Ω (N-PE)
Niveau de protection contre la tension U_P	2.5 kV (L-N), 1.5 kV (N-PE)
Tension limite de mesure U_L (at I_imp)	≤1.0 kV (après 10 μs ) (L-N)
Courant nominal de fuite de coupure I_fi	3 kA (at 385 V a.c.) (L-N) 0.1 kA (at 255 V a.c.) (N-PE)
Courant nominal de court-circuit I_SCCR	3 kA (L-N)
Capacité de tenue à la surtension transitoire (10/350 μs)	12,5 kA (10 coups, intervalle de 5 min) (L-N)
Temps de réponse t_A	≤ 100 ns
Courant de fuite	≤ 1 mA
Courant résiduel I_PE	≤ 1 mA
Surtensions transitoires (TOV)	UT =442 V, tT =120 min (L-N) UT =1200 V, tT =200 ms (N-PE)
Scénarios d’application	À l'intérieur
Mode d'installation	Rail DIN 35 mm (type TH 35, conforme à IEC/EN 60715)
Indication d'état local	État normal : vert ; état défaillant : rouge
Superficie du fil conducteur à serrer par la borne d'alimentation	6 mm²~25 mm² Câble multi-conducteur
Moment de torsion : borne de raccordement/interface de télésignalisation	2.5 N·m/0.25 N·m
Paramètres de câblage pour télésignalisation	AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
Section du fil conducteur à serrer à l'interface de télésignalisation	0.5 mm²~1.5 mm²
Durée de stockage	2 années
Durée de conservation	2 années
