개요
ZGXM-MZ2J-24c 산업 제어 통신 네트워크, RS485/422 인터페이스, 전용선, 자동 제어 및 계측 회로, 데이터 라인, 전화기 및 팩스 등의 장비를 보호하는 데 사용됩니다. 2단계 보호 방식을 채택하여, 1단계에서는 전류를 방전하고, 2단계에서는 전압을 클램핑합니다. 전송 라인이 낙뢰 유도 전류 및 서지에 노출될 경우, 보호 장치는 인하도선을 통해 낙뢰 및 서지 전류를 대지로 방전시키고, 낙뢰 및 서지 과전압을 장비 허용 범위 내로 클램핑하여 장비의 안전을 보장합니다.
특징
1. 본 제품은 대전류 처리 능력이 우수하고, 응답 속도가 빠르며(ns), 온라인 핫스왑 기능을 지원하고, 크기가 작아 설치가 용이합니다, 보호 레벨이 낮은 것이 특징입니다.
2. 단자대 연결 방식을 채택하고 표준 DIN 레일에 쉽게 장착할 수 있으며.
적용 기준
GB/T 18802.21
사용 환경
| 온도 범위 |
-40 ℃～85 ℃ |
| 상대 습도 범위 |
≤90% (25℃) |
| 해표고도 |
을 초과하지 않음 4000 m
|
기술 지표
| 모델명 |
ZGXM-MZ2J-24c |
| 충격 범주 |
C2 및 D1
|
| 작동 전압 |
24 V |
| 최대연속사용전압 |
33 VDC |
| 정격 전류 |
1 A |
| 정격 방전 전류 8/20 μs |
10 kA |
| 총 방전 전류 8/20 μs |
20 kA |
| D1임펄스전류 10/350 μs |
1 kA |
| 전압보호레벨 (8/20 μs) |
L-L |
55 V |
| L-PE |
600 V |
| 전압보호레벨 (1 kV/ μs) |
L-L |
45 V |
| L-PE |
300 V |
| 선당 직렬 저항 |
1.0 Ω |
| 차단 주파수 |
7.8M Hz |
| 보호 대상 핀 |
2 쌍 선( 1, 2; 3, 4 ) |
| 압선 범위 |
0.2 mm2 to 2.5 mm2 |
| 외함 재질 |
PA66 |
| 인터페이스 유형 |
단자 |
| 외함 보호등급 |
IP20 |
| 난연 등급 |
UL94 V-0 |
회로 원리 개요

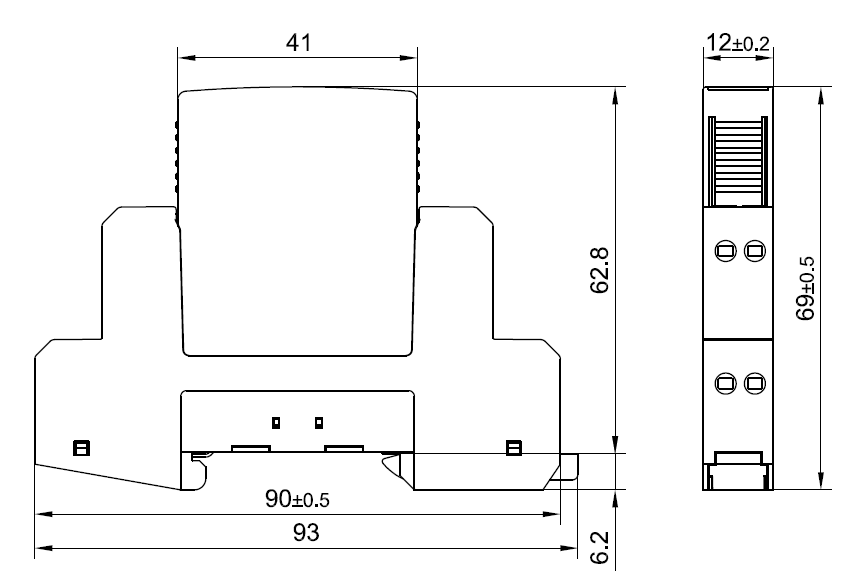

외형 구조
외형 치수 : 93mm×69mm×12mm（장 × 폭 × 높이)
