ZGWJ1(TY)
개요
본 제품은 전원 및 신호 보호 기능을 갖추고 있으며, 관공서, 학교 및 기업체의 컴퓨터 네트워크, 멀티미디어 네트워크 스위치, 스마트 복도 스위치 등의 보호뿐만 아니라 허브, 라우터 등의 장비 보호에도 사용됩니다.
본 제품은 표준 1개급 캐스케이드 포트를 제공하며, 총 24개의 사용자 포트를 보호할 수 있도록 설계되었습니다.
적용 기준
GB 18802.1-2002, GB/T18802.21-2004
기술 지표
| 전원 부분 |
| 작동 전압 |
220 V |
| 최대연속사용전압 |
385 V |
| 정격 방전 전류 8/20 μs |
5 kA |
| 최대 방전 전류 8/20 μs |
10 kA |
| 제한 전압 8/20 μs 10 kA |
≤ 1.4 kV |
| 보호 모드 |
L-PE; N-PE; L-N |
| 신호 부분 |
| 최대연속사용전압 |
5 V |
| 전송 속도 |
100 Mbit/s |
| 삽입 손실 |
≤ 3 |
| 보호 대상 핀 |
1, 2; 3, 6 |
| 서지 제한 전압 10/700 μs |
≤ 30 V |
| 서지 제한 전압 1.2/50μs (600 V); 8/20 μs (300 A) |
L/L |
≤ 50 V |
| 충격 방전 전압 1kV/ μs |
1, 2, 3, 6/PE |
≤ 600 V |
| 서지 내성 능력 |
SE/PE |
6 kV; 3 kA |
| L/L |
600 V; 300 A |
| 연결 형식 |
입력 포트이 |
RJ45 소켓이며 |
| 출력 포트 |

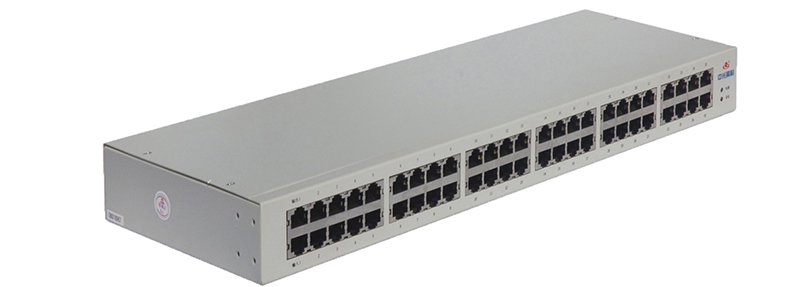

외형 구조
보호 장치는 표준 19 인치 랙마운트 타입으로, 랙에 직접 장착할 수 있습니다
외형 치수: 442mm×154mm×44mm
중량: 2.2 kg
