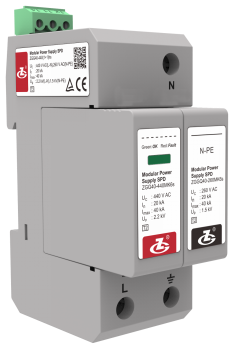

概述
       由压敏电阻型电源模块、气体放电管型电源模块和底座组成。
       ZGG40-75(1+1)hs用于L(+)-N(-)、N(-)-PE的第二级保护。适用于低压交流配电系统或直流电源,与设备并联。
       ZGG40-275/320/385/440 (1+1)hs分别用于L-N、N-PE的第二级保护。
特点
       1  插拔模块具有防反插、防互插功能;
       2  通流量大,残压低;
       3  具有过热保护;
       4  具有失效指示和集中遥信报警干接点;
       5  外壳防护等级为IP20,阻燃等级为UL 94 V-0。
执行标准
       IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
       EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
技术数据
使用环境
温度 -40 ℃~85 ℃
相对湿度 5 %~95 %
海拔 -500 m~﹢5000 m
技术指标
型号 ZGG40-75(1+1)hs ZGG40-275(1+1)hs ZGG40-320(1+1)hs ZGG40-385(1+1)hs ZGG40-440(1+1)hs
SPD根据IEC 61643-11 Class Ⅰ and Class Ⅱ Class Ⅱ Class Ⅱ Class Ⅱ Class Ⅱ
SPD根据EN 61643-11 Type 1 and Type 2 Type 2 Type 2 Type 2 Type 2
最大持续运行电压 Uc  L-N: 75 V AC,100 V DC ;N-PE: 150 V AC L-N:275 V AC; N-PE:260 V AC L-N:320 V AC; N-PE:260 V AC L-N:385 V AC; N-PE:260 V AC L-N:440 V AC; N-PE:260 V AC
工作频率 - 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
标称放电电流In(8/20μs) L-N:15 kA, N-PE:20 kA 20 kA 20 kA 20 kA 20 kA
最大放电电流Imax(8/20μs) 40 kA
冲击放电电流Iimp (10/350μs) L-N:4 kA - - - -
电压保护水平 Up  L-N:0.65 kV, N-PE:1 kV L-N:1.4 kV; N-PE:1.5 kV L-N:1.6 kV; N-PE:1.5 kV L-N:1.8 kV; N-PE:1.5 kV L-N:2.2 kV; N-PE:1.5 kV
额定断开续流值Ifi N-PE:100 Arms
最大后备熔断器 63 A gL/gG 80 A gL/gG 80 A gL/gG 80 A gL/gG 80 A gL/gG
接入方式 并联
保护模式 L(+)-N(-), N(-)-PE L-N、N-PE L-N、N-PE L-N、N-PE L-N、N-PE
响应时间 tA L-N:≤25 ns;N-PE:≤100 ns
接线端子连接铜导线的截面积 多芯线:1.5 mm2~25 mm2,单芯线:1.5 mm2~35 mm2
遥信接口最大接线面积 1.5 mm2
遥信报警触点强度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩:接线端子/遥信接口 2.5 N•m /0.25 N•m
外壳防护等级(IP代码) IP 20
应用系统 TN、TT TT、TN TT、TN TT、TN TT、TN、IT
安装形式 35 mm标准导轨
阻燃等级 UL 94 V-0
电路原理示意图

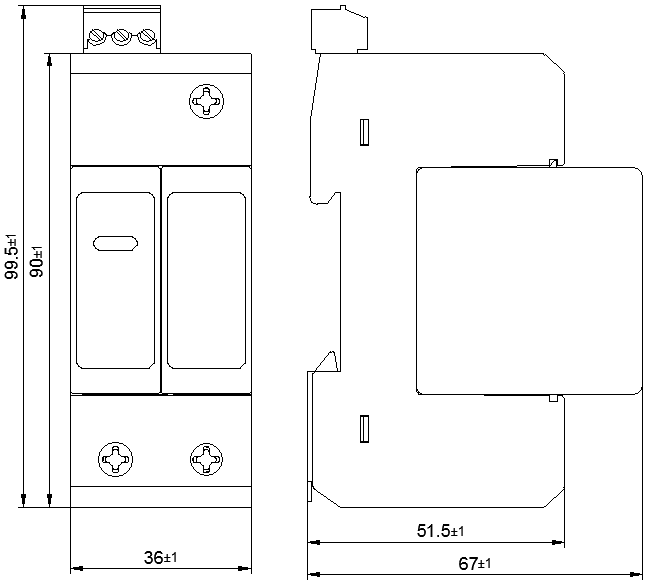

外型结构
