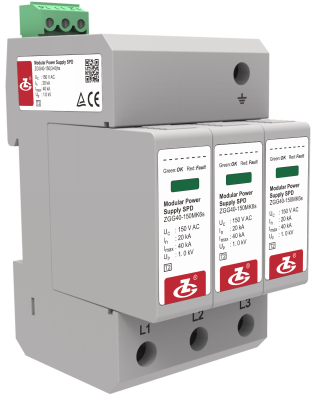

概述
       由压敏电阻型电源模块和底座组成,分别用于L-PEN的第二级保护。
特点
       1  插拔模块具有防反插功能;
       2  通流量大,残压低;
       3  具有过热保护;
       4  具有失效指示和集中遥信报警干接点;
       5  外壳防护等级为IP 20,阻燃等级为UL 94 V-0。
执行标准
       IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
       EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
技术数据
使用环境
温度 -40 ℃~80 ℃
相对湿度 5 %~95 %
海拔 -500 m~﹢4000 m
技术指标
型号 ZGG40-150(3+0)hs ZGG40-275(3+0)hs ZGG40-320(3+0)hs ZGG40-385(3+0)hs ZGG40-440(3+0)hs
SPD根据IEC 61643-1 Class Ⅱ
SPD根据EN 61643-11 Type 2
最大持续运行电压 Uc  150 V AC 275 V AC 320 V AC 385 V AC 440 V AC
工作频率 50/60 Hz
标称放电电流In(8/20μs) 20 kA
最大放电电流Imax(8/20μs) 40 kA
电压保护水平 Up  1.0 kV 1.4 kV 1.6 kV 1.8 kV 2.2 kV
最大后备熔断器 80 A gL/gG
接入方式 并联
保护模式 L-PEN
响应时间 tA ≤25 ns
接线端子连接铜导线的截面积 多芯线:1.5 mm2~25 mm2,单芯线: 1.5 mm2~35 mm2
遥信接口最大接线面积 1.5 mm2
遥信报警触点强度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩:接线端子/遥信接口 2.5 N•m /0.25 N•m
外壳防护等级(IP代码) IP20
应用系统 TN-C
安装形式 35 mm标准导轨
阻燃等级 UL94 V-0

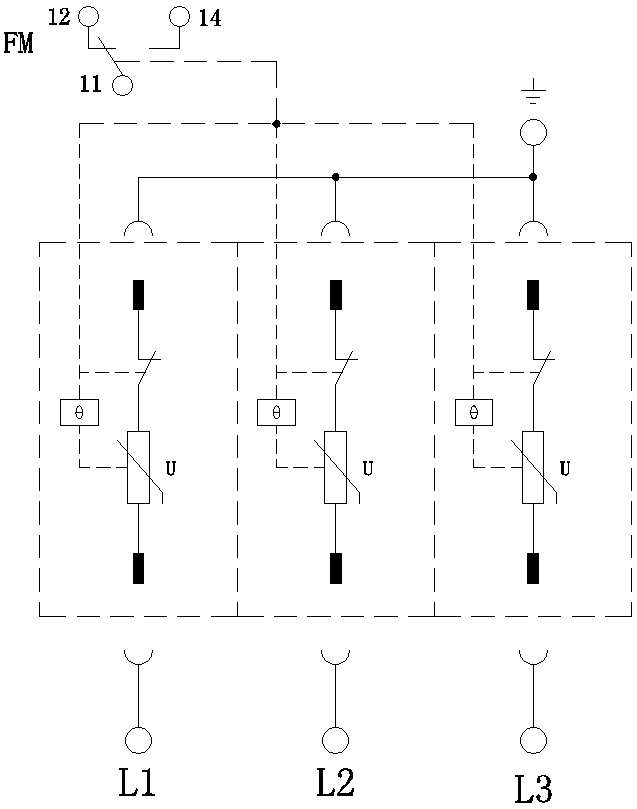

电路原理示意图

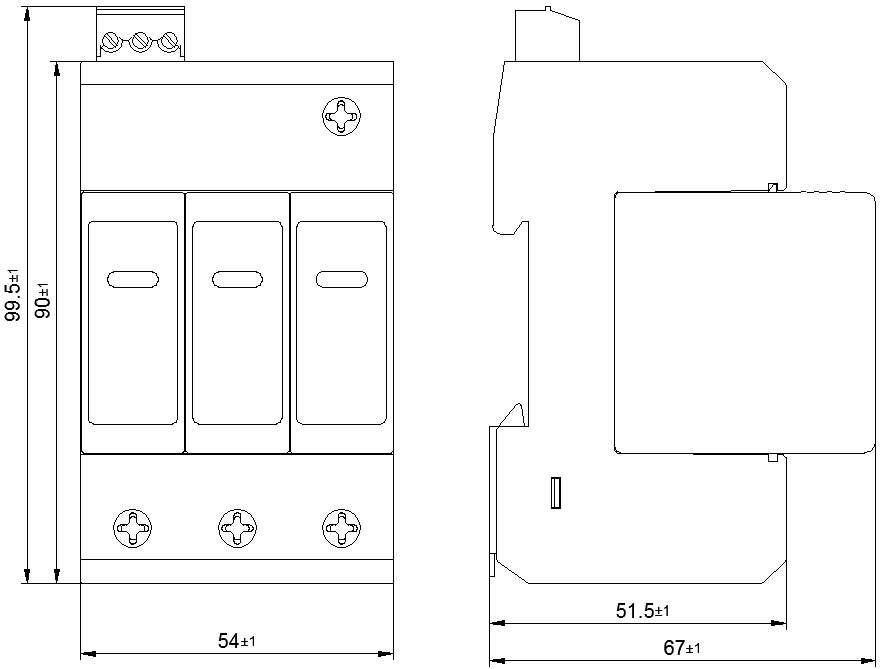

外型结构
