概述
ZGZNSD20-F智能SPD是四川中光防雷科技股份有限公司自主研发、生产的能满足高自动化、可远程监测的一款高性能、高智能化的电涌保护产品，产品集成SPD、监测模块、雷电流及漏流传感器于一体。能将SPD的运行状态、参数实时的通过设备总线、网络传送到监控终端，让工作人员实时了解该SPD的运行状态、参数，对出现的故障及时做出维护，保证系统安全、畅通的运行。
使用环境
| 监测模块电源 |
DC：+4 V～+16 V |
| 温度 |
-40 ℃ ～85 ℃ |
| 相对湿度 |
5 % ～95 % |
| 海拔 |
-500 m ～ +4000 m |
产品配置(标准配置)
| 名称 |
数量 |
单位 |
备注 |
| ZGZNSD20-F智能SPD |
1 |
个 |
|
| 监控中心软件 |
1 |
套 |
一个项目配一套软件 |
性能指标
智能监测模块部分
| 电涌电流幅值监测范围 |
±500 A～ ±20 kA |
| 电涌流幅值监测误差 |
≤ ±15 % |
| 漏电流监测范围 |
50 μA～30 mA |
| 漏电流幅值监测误差 |
≤ ±（标准值×10%＋2 μA） |
| SPD动作存储次数 |
1～999 |
| SPD动作时间 |
年月日时分秒 |
| 通信方式 |
RS485总线（Modbus协议） |
| 设备功耗 |
<0.5 W |
电涌保护器部分
| SPD根据IEC 61643-1 |
Class Ⅱ |
| SPD根据EN 61643-11 |
Type 2 |
| 最大持续运行电压 Uc |
L-N: 385 V 50/60 Hz, N-PE: 255 V 50/60 Hz |
| 标称放电电流In(8/20μs) |
20 kA |
| 最大放电电流Imax(8/20μs) |
40 kA |
| 电压保护水平 Up |
L-N: 1.8 kV, N-PE:1.0 kV |
| 残压 Ures (3kA) |
1.5 kV |
| 额定断开续流值Ifi |
N-PE: 100 A rms |
| 最大后备熔断器 |
80 A gL/gG |
| 接入方式 |
并联 |
| 保护模式 |
L-N, N-PE |
| 响应时间 tA |
L-N:≤ 25 ns, N-PE:≤ 100 ns |
| 接线端子连接铜导线的截面积 |
多芯线:1.5 mm2～25 mm2,单芯线: 1.5 mm2～35 mm2 |
| 扭矩:接线端子 |
2.5 Nm |
| 应用系统 |
TT、TN |
| 质保期 |
24 月 |
执行标准
Q/75875187-9·7—2016 雷电监测系统
GB 18802.1-2011 低压电涌保护器(SPD)—第1部分：低压配电系统的电涌保护器性能要求和试验方法
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
EN 61643-11:2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
UL 1449 Ed.4 电涌保护器安全标准

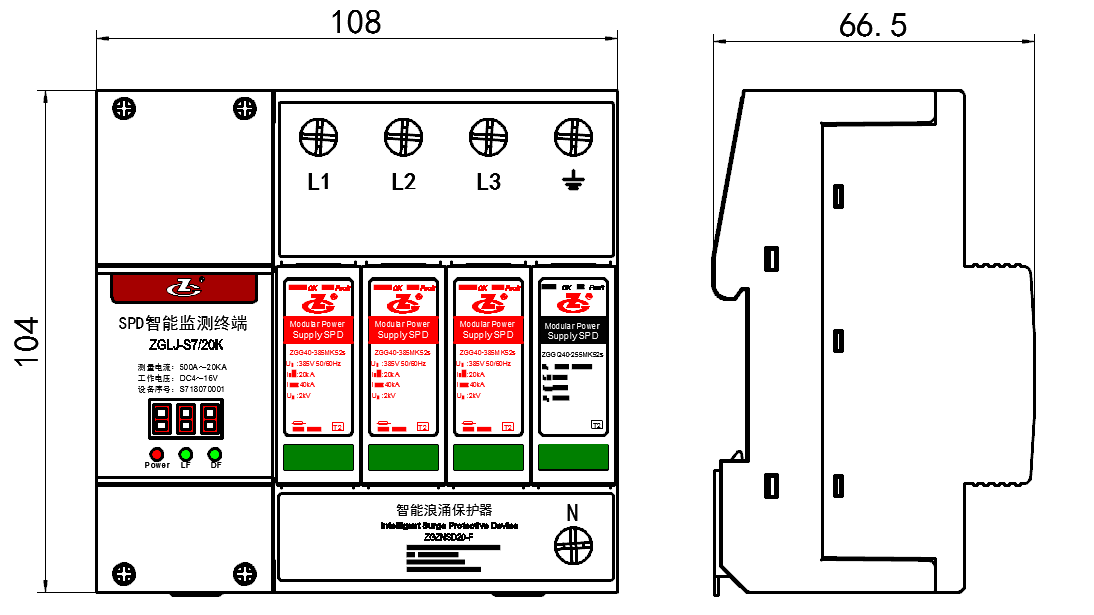

外形尺寸
ZGZNSD20-F智能SPD设备的外形尺寸为108 mm×104 mm×66.5 mm (长×宽×高)。
工作原理
当发生电涌冲击时，电涌电流通过相线进入设备。设备上的雷电流传感器，对电涌电流信号进行采集，后经信号调理、模数转换、算法处理，得到SPD动作次数、电涌电流幅值、SPD动作时间，并进行告警。
同时设备对SPD遥信告警信号进行监控，对MOV工作漏电流进行监测。处理器将采集到的所有数据信息经过编码后最终通过RS485总线汇总数据上传到监控中心。
系统监控软件实时显示电涌保护器的工作状态，根据监测到的电涌电流参数、MOV工作漏电流获取电涌保护器的劣化状态。
功能特点
SPD工作状态实时监测：通过高性能传感器，实时获取通过SPD的电涌电流参数（峰值、极性、次数、时间）、工作漏电流参数、SPD脱离器状态，实现SPD的工作状态的测量、记录、及时告警。
SPD性能劣化预警：通过对电涌电流参数、漏电流的监测数据分析，当达到预警阀值时进行SPD性能劣化预警，实现对SPD劣化的先知先觉，提前更换隐患模块，避免事故发生。
远程通信：配置RS485接口，执行Modbus协议，根据实际传输要求可扩展不同的通信接口，实现设备远程通信和管理。
模块化设计：电涌保护单元与监测单元均采用模块化设计，方便安装、维护。
高可靠性设计：电涌保护单元与监测单元电路独立，监测单元故障不会对电涌保护性能造成影响，保证雷电防护的有效性。同时采用了抗干扰设计，监测单元抗扰度满足GB/T17626要求。
