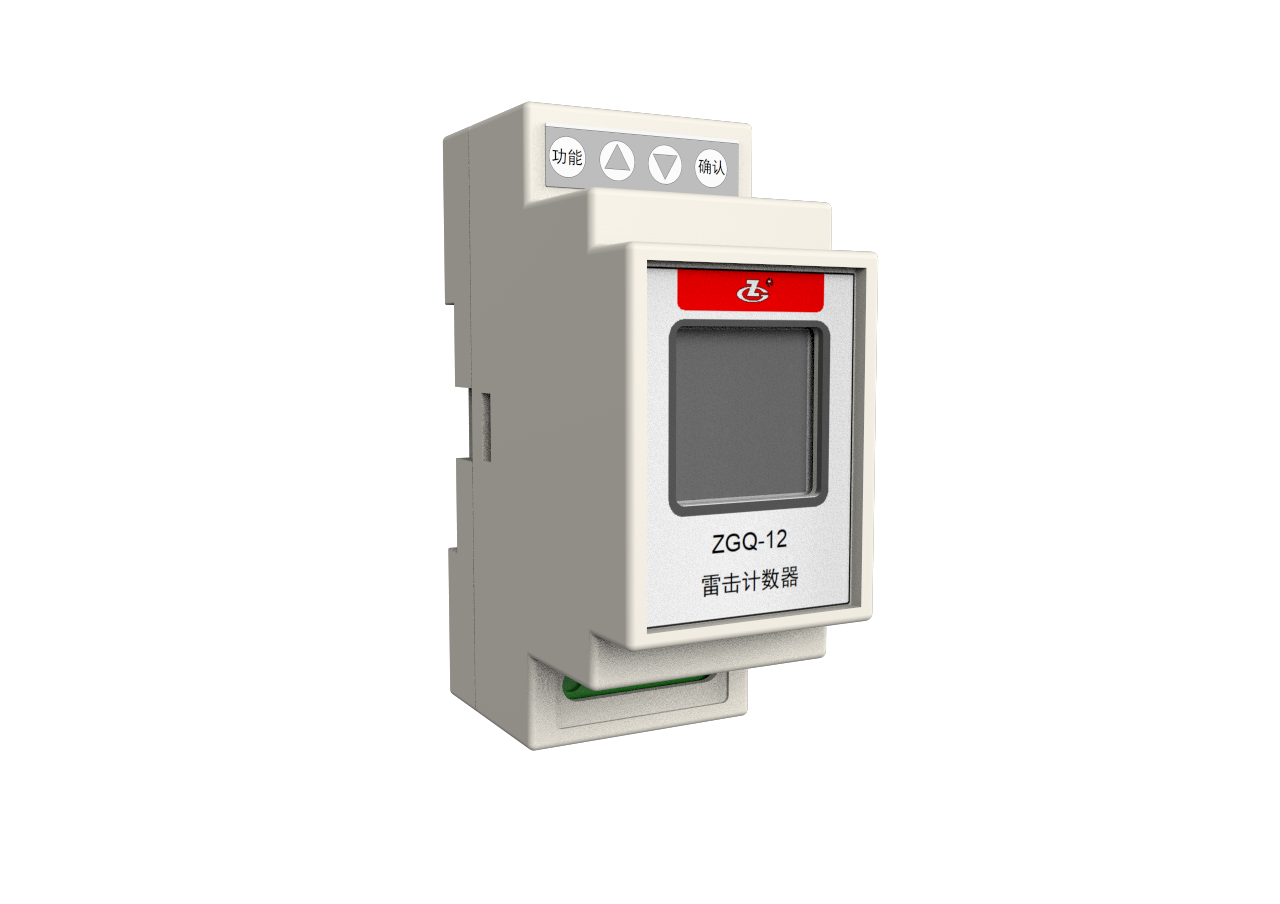

ZGQ-12 雷击计数器
概述
       ZGQ-12型雷电计数器用于雷电雷击次数及雷击时间记录。该产品采用电流感应原理,运用单片机技术,控制三位液晶显示,记录幅值在0.5kA~200kA 范围的雷电流。
使用环境
项目 规定值
供电方式 锂电池
温度 -40 ℃~+85 ℃
相对湿度 5 %~95 %
气压和海拔 62 kPa~106 kPa,-500 m~4000 m
产品配置
名称 数量 单位 备注
标准配置
ZGQ-12雷击计数器 1
雷电流传感器 1
性能指标
项目 规定值
幅值测量范围 计数起始电流(8/20μs) 0.5 kA
最大计数电流(8/20μs) 200 kA
计数位数 0 ~ 999
输出信号功能 液晶显示
供电方式 锂电池
外壳 阻燃V-0 级
防护等级 IP 40
安装方式 标准35mm 轨道安装本体
系统平均功耗 ≤ 1 W
执行标准
       Q/75875187-9·7—2016 雷电监测系统
       IEC 62561-6-2018雷电防护系统组件(LPSC).第6部分:雷击计数器(LSC)要求

外形尺寸


工作原理
       ZGQ-12 雷击计数器的电感探头安装在雷电流通过的导线上(一般为地线),当雷电流到来一次,电感探头采集雷电电流信号,将电流信号转化为电压信号,经信号处理,送入单片机控制的显示单元,记录一次雷电流。当雷电流再次到来,再记录一次雷电流,直至999 次,复位。
