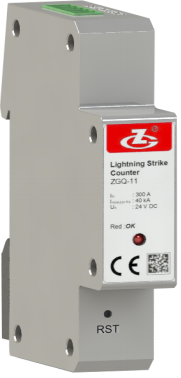

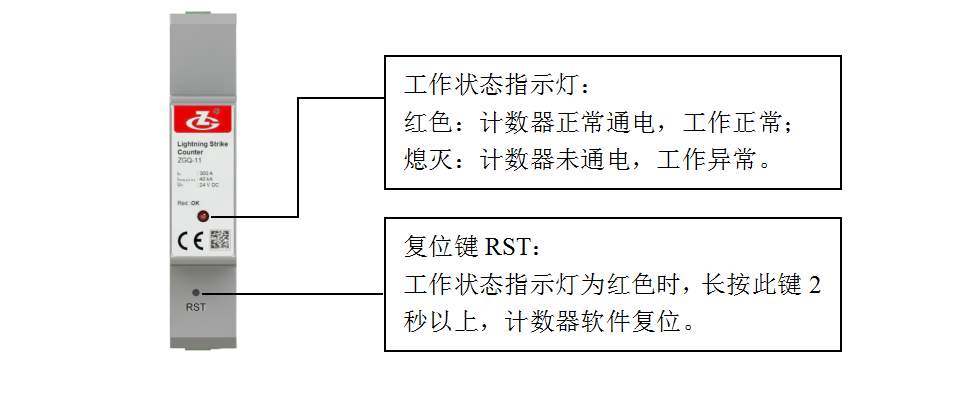

ZGQ-11 雷击计数器
概述
       ZGQ-11型雷击计数器用于雷电波形的电流幅值记录。该产品采用电流感应原理,记录幅值在0.3kA~40kA 范围的雷电流,并输出一个干接点信号供用户接入其它设备。
使用环境
项目 规定值
工作电源 DC 24 V ± 10 %
温度 -40 ℃~+80 ℃
相对湿度 5 %~95 %
气压和海拔 62 kPa~106 kPa,-500 m~4000 m
安装环境
       ZGQ-11型雷击计数器安装于SPD外部,与SPD导体连接,只能用于室内安装。
产品配置
名称 数量 单位 备注
标准配置
ZGQ-11雷击计数器 1
雷电流传感器 1
性能指标
项目 规定值
幅值测量范围 阈值电流Itc(8/20μs) 300 A
最大计数放电电流Imcw(8/20μs) 40kA
输出信号功能 当设备监测到一次雷击时,干接点信号由常开变为常闭
输出计数干接点信号保持时间 ≥500ms
供电方式 外接电源(DC 24V±10%)
外壳 阻燃V0 级
安装方式 标准35mm 轨道安装本体,将地线穿过传感器,并将传感器固定好;将并将与计数器本体连接好即可
系统平均功耗 ≤ 1W
防护等级 IP 40
执行标准
       Q/75875187-9·7—2016 雷电监测系统
       IEC 62561-6-2018雷电防护系统组件(LPSC).第6部分:雷击计数器(LSC)要求

工作原理
       ZGQ-11 雷击计数器的电感探头安装在雷电流通过的导线上(一般为地线),当雷电流到来一次,电感探头采集雷电电流信号,将电流信号转化为电压信号,经信号处理送入单片机,记录一次雷电流,并将该雷电流计数信号通过干接点传输至用户,且该信号保持时间≥500ms。

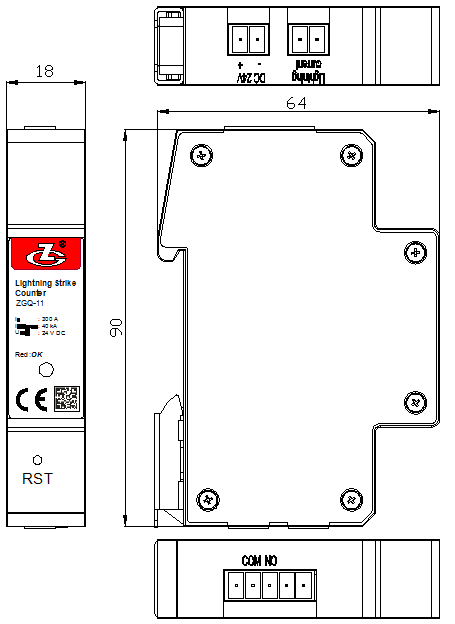

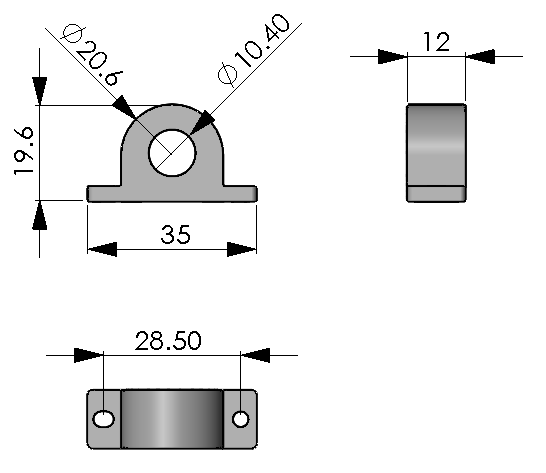

外形尺寸

输入输出端口说明
名称 功能
DC24V + 直流24V输入正极
- 直流24V输入负极
Lightning current 传感器输入端
NO 干接点信号输出端口1
COM 干接点信号输出端口2
