概述
ZGGS40-890PV型电源模块浪涌保护器主要由MOV、阻燃壳体及金属构件构成，具有阻燃、过流、过热保护和
遥信报警等功能，PCB板载安装方式，主要用于低压交直流供配电系统与用电设备的第二级、三级电涌保护。
特点
体积小、通流量大、响应时间快和无续流。
执行标准
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
EN 61643-11:2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
IEC 61643-31:2018 低压电涌保护器 特殊应用（含直流）的电涌保护器（SPD）——第 31部分:用于光伏系统的电涌保护器（SPD） 性能要求和试验方法
EN 61643-31:2019 低压电涌保护器 特殊应用（含直流）的电涌保护器（SPD）——第 31部分:用于光伏系统的电涌保护器（SPD） 性能要求和试验方法
技术数据
使用环境
| 环境温度范围 |
-40℃～+85℃ |
| 相对湿度范围 |
5%～95% |
| 海拔范围 |
-500m～+5000m |
技术指标
| 型号 |
ZGGS40-890PV |
| SPD根据IEC 61643-11:2011 |
Class Ⅱ |
| SPD根据EN 61643-11:2012 |
Type 2 |
| 端口数量 |
一端口 |
| 最大持续运行电压 Uc |
680V AC |
| 工作频率 |
50/60Hz |
| 标称放电电流In(8/20μs) |
20kA |
| 最大放电电流Imax(8/20μs) |
40kA |
| 电压保护水平 Up |
3.0kV |
| 最大后备熔断器 |
80A gL/gG |
| 响应时间tA |
≤25ns |
| 本地状态指示 |
正常：绿色；失效：红色 |
| 遥信告警方式 |
正常：常闭；失效：开路 |
| 遥信告警端口触点强度 |
Max 30V DC, 0.1A; Min 5V DC, 0.5mA; 125V AC,1A |
| 接入方式 |
PCB板载并联 |
| 应用场合 |
室内 |
| 应用系统 |
TN；TT、IT：L-N |
| 外形尺寸 |
38 mm×36.5 mm×17mm (L×W×H) |
| 外壳防护等级 |
IP20（安装后） |
| 外壳材料 |
UL94V-0 |
| 安装方式 |
板载 |
| SPD根据 IEC 61643-31:2018 |
ClassⅡ |
| SPD根据 EN 61643-31:2019 |
Type 2 |
| 最大持续运行电压 Ucpv |
890V DC |
| 额定短路电流Iscpv |
1000A |
| 标称放电电流In(8/20μs) |
20kA |
| 最大放电电流Imax(8/20μs) |
40kA |
| 电压保护水平 Up |
3.0kV |
| 响应时间tA |
≤25ns |
| 保护模式 |
+ — -, +/- —PE |
| 应用系统 |
光伏系统 |

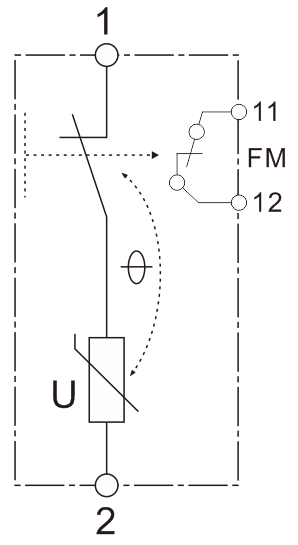

电路原理示意图

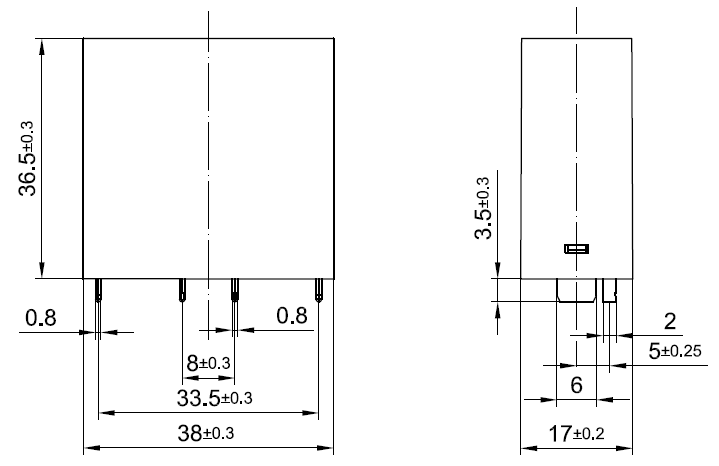

外型结构尺寸
结构尺寸图

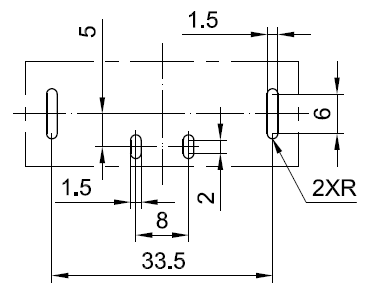

PCB 开孔参考图
