概述
低电阻接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，可用作建筑物（构筑物）防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。
特点
1.耐腐蚀、无毒害、使用寿命长、安装方便；
2.能吸湿保湿、接地电阻低（比相同尺寸的钢管接地体低22%～40%）；
3.大电流冲击后阻值不增大，也无变硬、发脆、断裂现象；
4.在高土壤电阻率地域接地，能有效地降低接地电阻；
5.接地电阻受季节影响小，阻值能保持长期稳定。

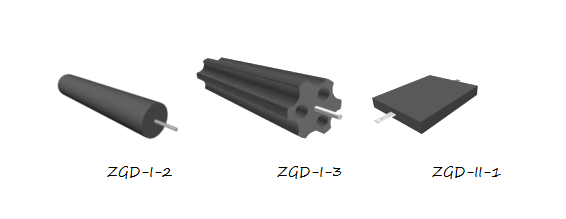

| 产品型号 |
ZGD-I-2 |
ZGD-I-3 |
ZGD-II-1 |
| 执行标准 |
Q/75875187-9·6-2011 |
| 室温下电阻率 |
≤0.1 Ω·m |
≤0.1 Ω·m |
≤0.1 Ω·m |
| 工频接地电阻a |
7 Ω |
4 Ω |
6 Ω |
工频接地电阻Rj
估算式 |
Rj≈0.18ρ |
Rj≈0.11ρ |
Rj≈0.16ρ |
| 外形尺寸 |
(Ф150×800) mm |
(Ф260×1000) mm |
(500×400×60) mm |
| 质量 |
23 kg |
55 kg |
20 kg |
| a 土壤电阻率ρ取成都地区典型值40 Ω·m。 |
工作原理
本低电阻接地模块内置有金属极芯，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。
