Übersicht
ZG hat ein Überspannungsschutzprodukt unabhängig entwickelt und produziert, das eine hohe Automatisierung sowie Fernüberwachung ermöglicht. Dieses High-Performance- und hochintelligente Produkt integriert einen Überspannungsableiter, ein Überwachungsmodul sowie Blitzstrom- und Leckstromsensoren in einem Gerät. Das Produkt kann den Betriebsstatus und die Parameter des Überspannungsableiters in Echtzeit über den Gerätebus und das Netzwerk an das Überwachungsterminal übertragen. So kann das Personal den Zustand und die Parameter des Überspannungsableiters jederzeit nachvollziehen und bei Fehlfunktionen zeitnah Wartungsarbeiten durchführen, um den sicheren und störungsfreien Betrieb des Systems zu gewährleisten.
Normen
IEC 61643-11: 2011; EN 61643-11: 2012; UL 1449 Ed.4
Funktionsprinzip
Bei einem Überspannungsstoß wird der Überspannungsstrom über die Phasenleitung in das Gerät eingespeist. Ein Blitzstromsensor am Gerät erfasst das Überspannungsstromsignal. Das Signal wird durch Signalaufbereitung, Analog-Digital-Wandlung und algorithmische Verarbeitung bearbeitet, um die Anzahl der Überspannungsableiter-Aktivierungen, die Amplitude des Überspannungsstroms, die Reaktionszeit des Überspannungsableiters zu ermitteln, und anschließend eine Warnung auszugeben.
Gleichzeitig überwacht das Gerät das Überspannungsableiter-Fernmeldungswarnsignal und den Leckstrom des MOV während des Betriebs. Der Prozessor kodiert alle erfassten Dateninformationen und überträgt die zusammengeführten Daten schließlich über die RS485-Busleitung an die Überwachungszentrale.
Die Systemüberwachungssoftware zeigt den Betriebsstatus des Überspannungsableiters in Echtzeit an und ermittelt dessen Verschlechterungszustand basierend auf den überwachten Überspannungsstromparametern und dem Leckstrom von MOV.
Eigenschaften
Echtzeitüberwachung des Betriebszustands des Überspannungsableiters: Mithilfe von Hochleistungssensoren werden in Echtzeit die Parameter des Überspannungsstroms (Peak, Polarität, Anzahl, Zeit), die Leckstromparameter während des Betriebs sowie der Status des Überspannungsableiter-Auslösers erfasst, um die Messung, Aufzeichnung und rechtzeitige Alarmierung des Überspannungsableiter-Betriebszustands sicherzustellen.
Überspannungsableiter-Leistungsverschlechterungsvorwarnung: Durch die Analyse von Überwachungsdaten zu Überspannungsstromparametern und Leckströmen wird eine Vorwarnung vor einer Verschlechterung der Überspannungsableiter-Leistung ausgegeben, sobald der Vorwarnschwellenwert erreicht ist. Dadurch ist eine frühzeitige Erkennung der Verschlechterung möglich, sodass betroffene Module rechtzeitig ausgetauscht und Unfälle effektiv vermieden werden können.
Fernkommunikation: Die RS485-Schnittstelle wird konfiguriert und das Modbus-Protokoll implementiert. Je nach tatsächlichen Übertragungsanforderungen können verschiedene Kommunikationsschnittstellen erweitert werden, um eine zuverlässige Fernkommunikation und das Gerätemanagement zu ermöglichen.
Modulares Design: Sowohl die Überspannungsschutzeinheit als auch die Überwachungseinheit sind modular aufgebaut, was eine vereinfachte Installation und unkomplizierte Wartung gewährleistet.
Hochzuverlässiges Design: Die Schaltungen der Überspannungsschutzeinheit und der Überwachungseinheit sind voneinander unabhängig. Ein Ausfall der Überwachungseinheit beeinträchtigt nicht die Leistung des Überspannungsschutzes, wodurch die Effektivität des Blitzschutzes dauerhaft sichergestellt wird. Es wurde zudem ein störungsresistentes Design implementiert, das sicherstellt, dass die Störfestigkeit der Überwachungseinheit den Anforderungen der GB/T17626 vollständig entspricht.
Arbeitsumgebung
|
Überwachungsmodul-Stromversorgung
|
DC: +4 V～+16 V
|
|
Temperaturbereich
|
-40℃ ～85℃
|
|
Bereich der relativen Luftfeuchtigkeit
|
5% ～95%
|
|
Der Höhe
|
-500 m ～ +4000 m
|
Produktkonfiguration (Standardkonfiguration)
|
Bezeichnung
|
Anzahl
|
Einheit
|
Bemerkungen
|
|

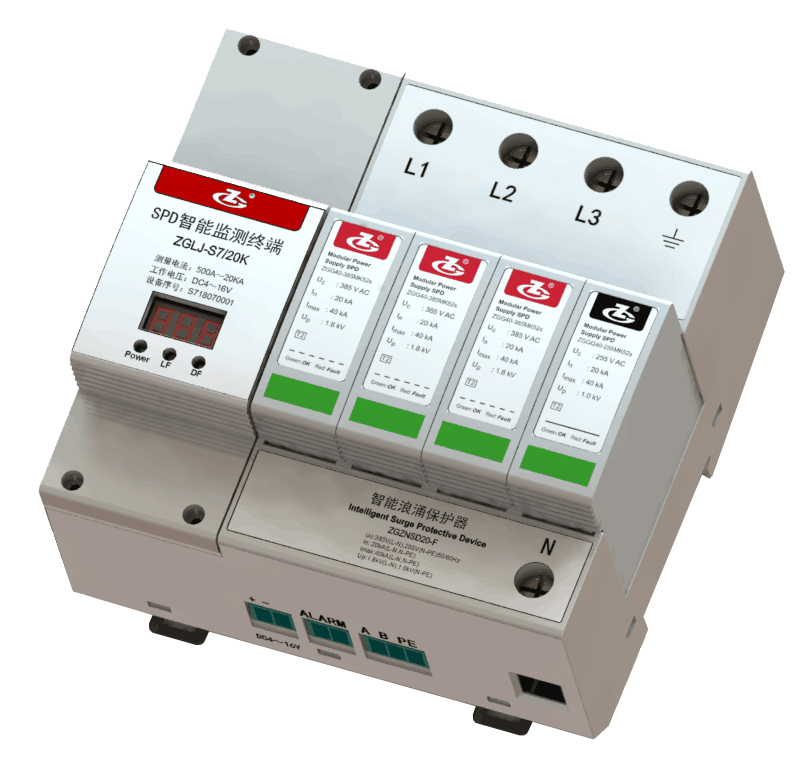

ZGZNSD20-F Intelligente Überspannungsableiter
|
1
|
Stück
|
/
|
|
Überwachungszentralensoftware
|
1
|
Satz
|
Ein Projekt enthält ein Software
|
Leistungskennzahlen
Teil des intelligenten Überwachungsmoduls
|
Überwachungsbereich der Amplituden des Überspannungsstroms
|
±500 A～ ±20 kA
|
|
Überwachungsabweichung bei der Amplitude des Überspannungsstroms
|
≤ ±15 %
|
|
Überwachungsbereich für Leckstromstärke
|
50 μA～30 mA
|
|
Überwachungsfehler der Leckstromamplitude
|
≤ ± (Referenzwert×10%＋2 μA)
|
|
Speicheranzahl der Überspannungsableiter-Aktionen
|
1～999
|
|
Reaktionszeit des Überspannungsableiters
|
Jahr Monat Tag Stunde Minute Sekunde Millisekunde
|
|
Kommunikationsmethode
|
RS485Bus (Modbus Protokoll)
|
|
Geräteleistungsverbrauch
|
< 0.5 W
|
Überspannungsschutzgerät
|
Überspannungsableiter nach IEC 61643-1
|
Class Ⅱ
|
|
Überspannungsableiter nach EN 61643-11
|
Type 2
|
|
Höchste Dauerspannung Uc
|
L-N: 385 V 50/60 Hz, N-PE: 255 V 50/60 Hz
|
|
Nennableitstrom In (8/20 μs)
|
20 kA
|
|
Maximaler Entladestrom Imax (8/20 μs)
|
40 kA
|
|
Schutzniveau der Spannung Up
|
L-N: 1.8 kV, N-PE: 1.0 kV
|
|
Restdruck Ures (3 kA)
|
1.5 kV
|
|
Nennabschaltstrom Ifi
|
N-PE: 100 A rms
|
|
Maximaler Backup-Sicherung
|
80 A gL/gG
|
|
Zugangsmethode
|
Parallelschaltung
|
|
Schutzmodus
|
L-N, N-PE
|
|
Reaktionszeit tA
|
L-N: ≤ 25 ns, N-PE: ≤ 100 ns
|
|
Querschnitt der Kupferleiter für die Anschlussklemmen
|
Mehraderleitung: 1.5 mm2～25 mm2
Einaderleitung: 1.5 mm2～35 mm2
|
|
Drehmoment: Klemmen
|
2.5 Nm
|
|
Anwendungssystem
|
TT, TN
|
|
Garantiezeit
|
24 Monat
|

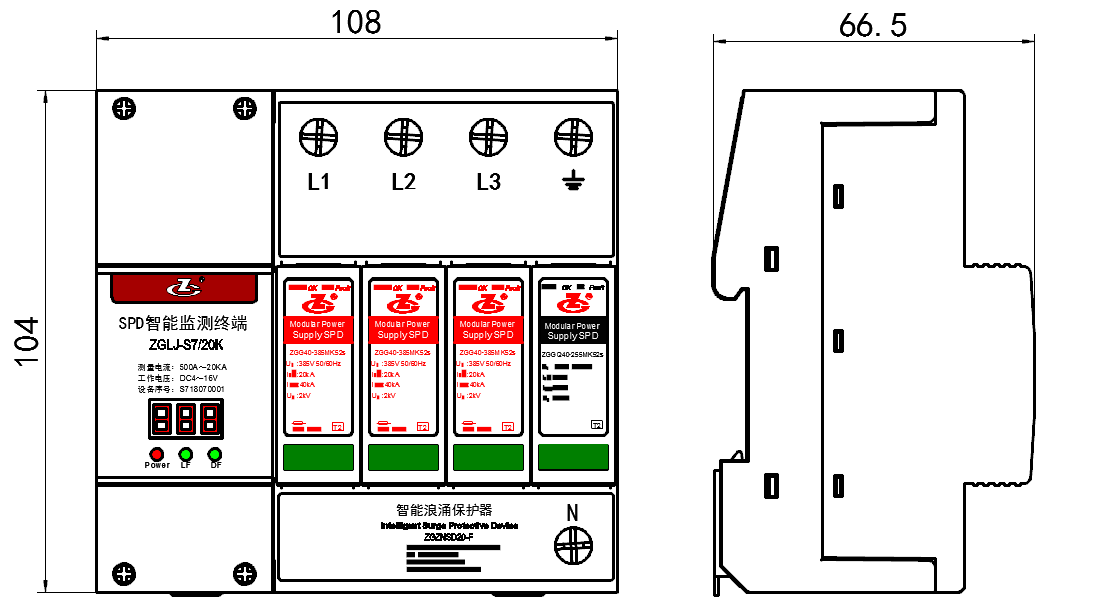

Abmessungen
