Descripción general
El protector contra sobretensiones modular de potencia se utiliza principalmente para la protección de Tipo 3 en sistemas de alimentación y distribución de baja tensión y equipos eléctricos. Está compuesto por MOV, carcasa ignífuga y componentes metálicos, diseñado para montaje en PCB. Cuenta con funciones ignífugas, protección contra sobrecorriente y sobrecalentamiento, y alarma remota.
Característica
Tamaño reducido, alta capacidad de descarga, tiempo de respuesta rápido, sin corriente de seguimiento, función de alarma remota.
Estándares Aplicables
IEC 61643-11: 2011; EN 61643-11: 2012; UL1449 Ed.4
Ambiente de Operación
| Rango de Temperatura |
-40 ℃～85 ℃ |
| Rango de Humedad Relativa |
5%～95% |
| Rango de Altitud |
-500 m～﹢3000 m |
Especificaciones Técnicas
| Modelo |
ZGGS20-60f |
| Protector contra sobretensiones según IEC 61643-11: 2011 |
Class II |
| Protector contra sobretensiones según EN 61643-11: 2013 |
Type 2 |
| Protector contra sobretensiones según UL 1449 |
Type 4 |
| Número de Puertos |
1 |
| Tensión Máxima de Servicio Continuo Uc |
80 V DC |
60 V AC |
| Corriente Nominal de Descarga In (8/20 μs) |
10 kA |
| Corriente Máxima de Descarga Imax (8/20 μs) |
20 kA |
| Nivel de Protección de Tensión Up |
≤400 V |
| Modo de Conexión |
En paralelo sobre PCB |
| Modo de Protección |
+ — -, +/- — PE |
| Tiempo de Respuesta tA |
≤25 ns |
| Capacidad de los Contactos de Alarma por Señalización Remota |
30 V DC, 0.1 A; 125 V AC, 1 A |
| Grado de Protección de la Carcasa (Código IP) |
IP 20（Después de la instalación） |
| Casos de Uso |
Interior |

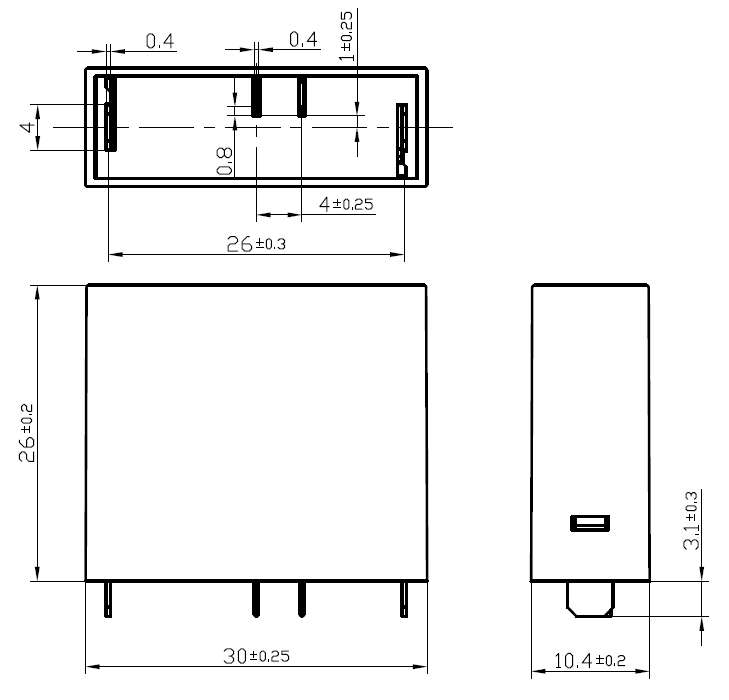

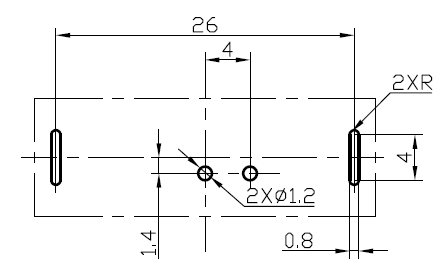

| Dimensiones Externas |
30 mm×10.4 mm×26 mm |
| Clasificación de Inflamabilidad |
UL94 V-0 |

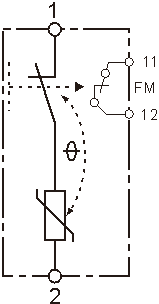

Diagrama Esquemático del Circuito
