Descripción general
El protector contra sobretensiones modular de potencia，Está compuesto por MOV, carcasa ignífuga y componentes metálicos, Cuenta con funciones ignífugas, protección contra sobrecorriente y sobrecalentamiento. Cuenta con funciones ignífugas, protección contra sobrecorriente y sobrecalentamiento, diseñado para montaje en PCB. Utilizado principalmente para la protección contra sobretensiones de Tipo 2 y Tipo 3 en sistemas de alimentación y distribución de CA/CC de baja tensión y equipos eléctricos.
Característica
Tamaño reducido, alta capacidad de descarga, tiempo de respuesta rápido, sin corriente de seguimiento,
Estándares Aplicables
IEC 61643-11: 2011; EN 61643-11: 2012
Ambiente de Operación
| Rango de Temperatura |
-40 ℃～85 ℃ |
| Rango de Humedad Relativa |
5%～95% |
| Rango de Altitud |
-500 m～﹢3000 m |
Especificaciones Técnicas
| Modelo |
ZGGS40-60 |
| Protector contra sobretensiones según IEC 61643-11: 2011 |
Class II |
| Protector contra sobretensiones según EN 61643-11: 2012 |
Type 2 |
| Número de Puertos |
1 |
| Tensión Máxima de Servicio Continuo Uc |
60 V AC |
80 V DC |
| Corriente Nominal de Descarga In (8/20 μs) |
20 kA |
| Corriente Máxima de Descarga Imax (8/20 μs) |
40 kA |
| Fusible de Respaldo Máximo |
80 A gL/gG |
| Nivel de Protección de Tensión Up |
500 V |
| Modo de Conexión |
En paralelo sobre PCB |
| Tipo de Montaje |
Montaje en PCB
|
| Modo de Protección |
L ( + ) — N ( - ), L/N ( +/- ) — PE |
| Tiempo de Respuesta tA |
≤25 ns |
| Grado de Protección de la Carcasa (Código IP) |
IP 20（Después de la instalación） |
| Casos de Uso |
Interior |

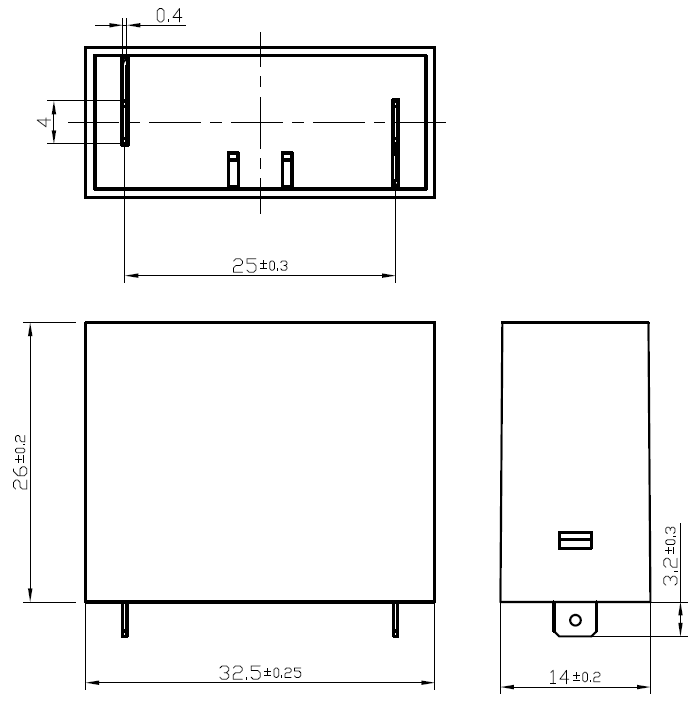

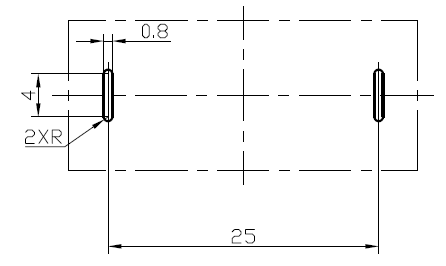

| Dimensiones Externas |
32.5 mm×14 mm×26mm |
| Clasificación de Inflamabilidad |
UL94 V-0 |

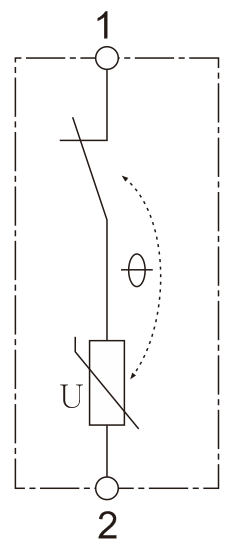

Diagrama Esquemático del Circuito
